El circuito anterior puede ser controlado por la luz si utilizamos el LDR como sensor.
Se trata de un multivibrador donde los transistores se cambian constantemente de estado de conducción conforme los valores de los condensadores y de los resistores.
En este caso, tenemos un sensor, el LDR que altera la resistencia de una de las ramas del multivibrador para modificar la velocidad de los intermitentes.

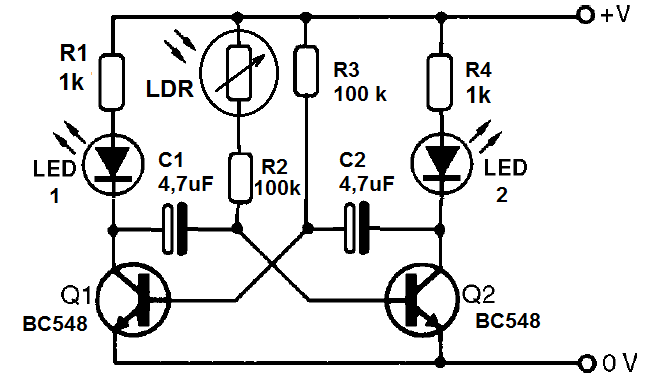

En la figura 1 tenemos entonces el diagrama del parpadeante controlado por la luz.

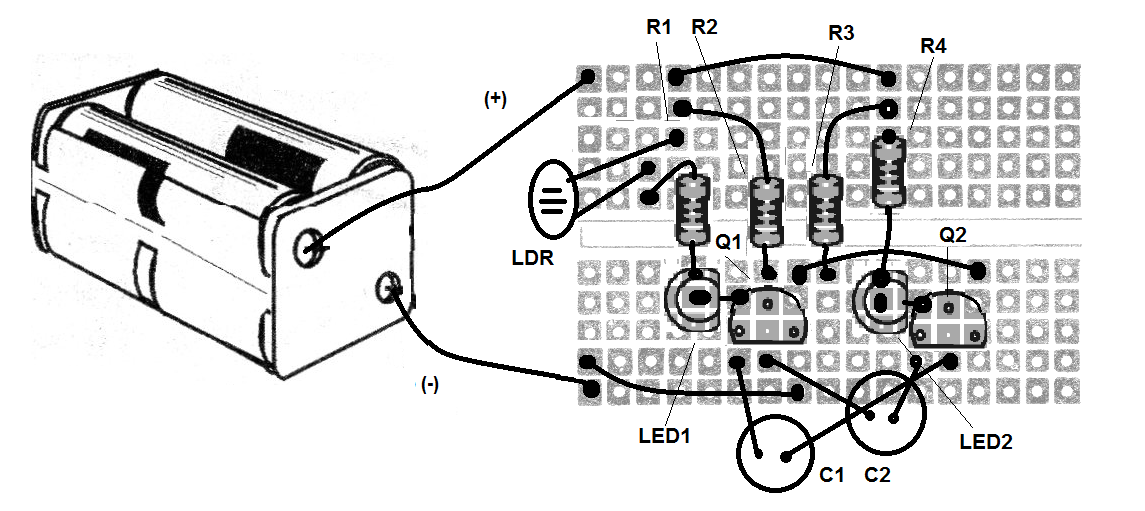

El montaje en la matriz se muestra en la figura 2.
En el montaje, observe la posición de los transistores y de los LED, ya que si se invierte el circuito no funciona.
Si lo desea, pruebe los condensadores de otros valores para comprobar cómo influyen en la velocidad de los intermitentes.
Lista de material
Q1, Q2 - BC548 - transistores NPN
LED1, LED2 - LEDs comunes
LDR - LDR común
R1, R4 - 1 k ohms - resistor - marrón, negro, rojo
R2, R3- 100 k ohms - resistor - marrón, negro, amarillo
C1, C2 - 4,7 uF - capacitores electrolíticos
B1 - 6 V - 4 pilas
Varios:
Matriz de contactos, soporte de pilas, hilos, etc.
