Pequeños aparatos electrónicos de bajo consumo, hasta unos 20 mA, que sean alimentados por dos o cuatro pilas pequeñas, o aún batería de 9 V pueden ser alimentados también por esta fuente sin transformador. Simple de montar, utiliza pocos componentes.
Observamos que, por no usar transformador, esta fuente no tiene aislamiento de la red y que, por lo tanto, las partes expuestas de ella o del aparato alimentado no deben ser tocadas, bajo peligro de choques fuertes.

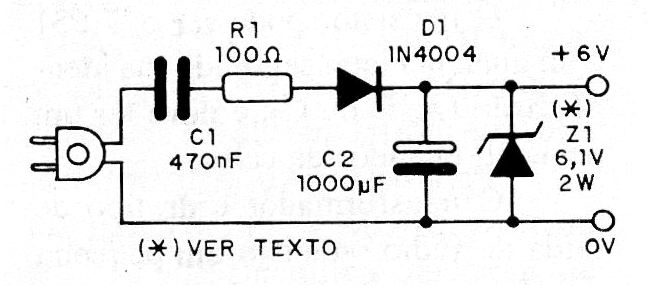

La tensión de salida es determinada por el diodo zener que puede tener tensiones de 3 a 9 V, conforme la tensión del aparato que va a ser alimentado. El condensador de poliéster debe ser de 470 nF para la red de 110 V y 330 nF para la red de 220 V. En la figura 1 tenemos el diagrama completo de la fuente.

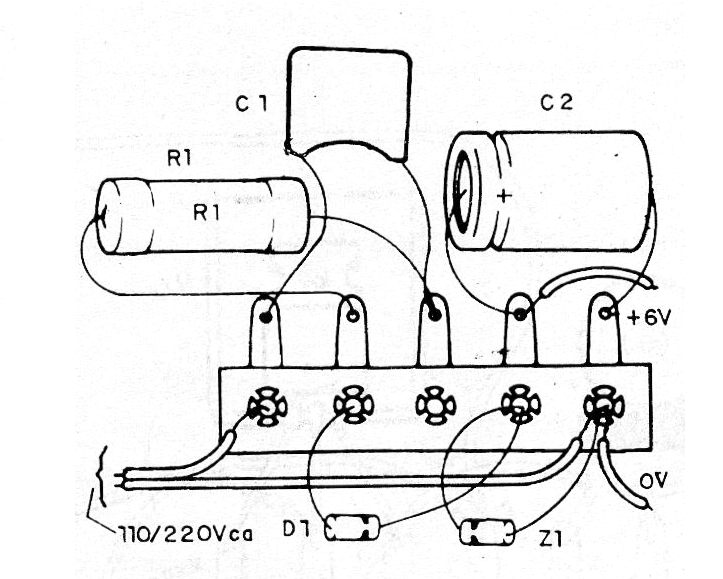

El montaje puede realizarse utilizando un pequeño puente de terminales, como se muestra en la figura 2.
Recomendamos instalar el aparato en una caja plástica para que ninguna de sus partes quede expuesta. En la alimentación del aparato, debe observarse la polaridad de los hilos.
Lista de material
D1 - 1N4004 o 1N4007 - diodo de silicio
Z1 - Zener de 2 W según la tensión de salida - ver texto
R1 - 100 ohms x 2 W - resistor - marrón, negro, marrón
C1 - 470 nF x 250 V o 330 nF x 450 V - capacitor de poliéster
C2 - 1 000 uF x 16 V o más - capacitor electrolítico
Varios: puente de terminales, cable de alimentación, hilos, soldadura.
