Este amplificador puede ser utilizado como base de proyecto que necesite poca potencia de audio, como juguetes, radios, intercomunicadores, sistemas de escucha en auriculares, etc.
La alimentación se realiza con sólo 6V y la carga puede ser un altavoz de 8 ohmios, de al menos 10 cm para una mejor calidad de sonido.

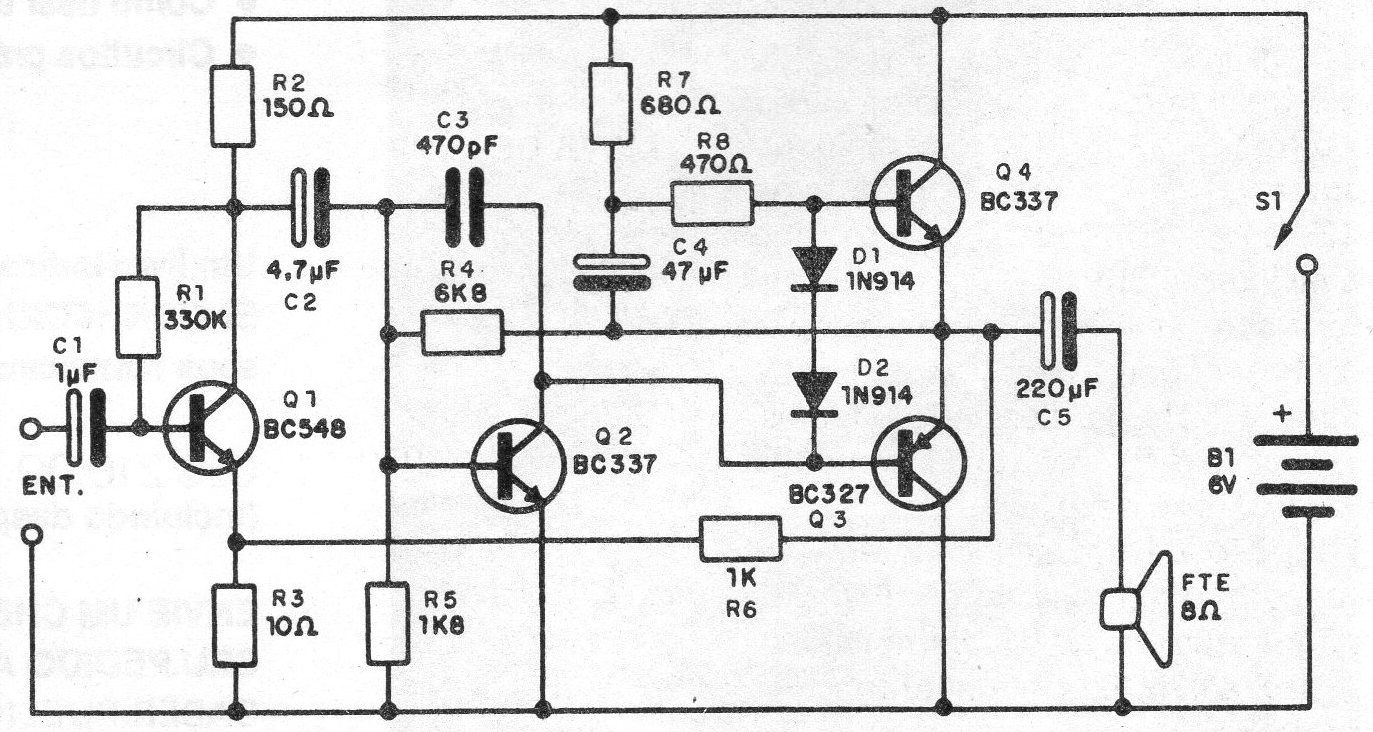

En la figura 1 tenemos el diagrama del amplificador.

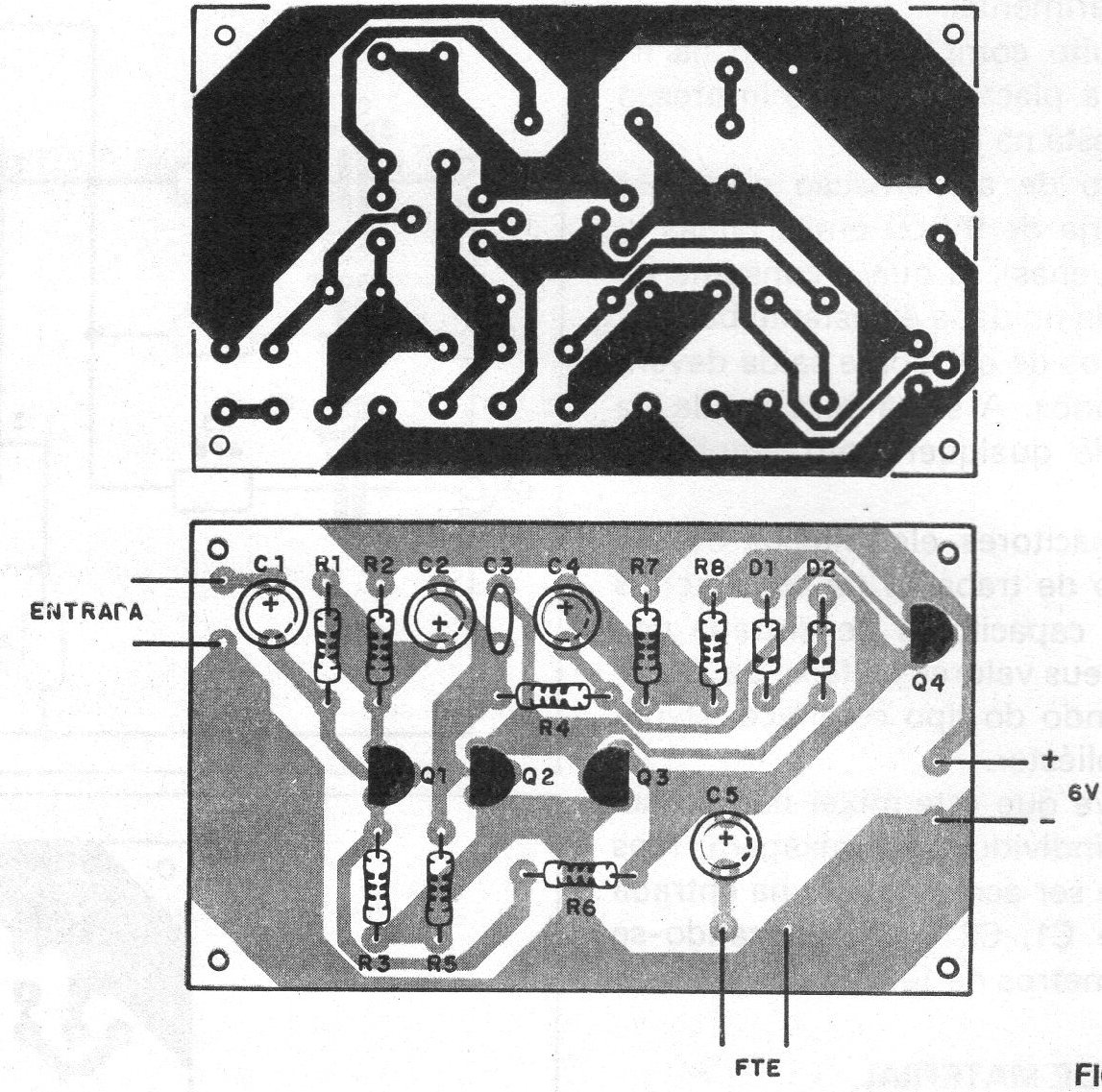

En la figura 2 tenemos la microplaca que posibilita la utilización del circuito con facilidad incluso en reducidos espacios.
La salida en simetría complementaria proporciona una excelente calidad de sonido y buen rendimiento, lo que significa buena durabilidad para las pilas. Si se utiliza una fuente, ésta debe tener un buen filtrado.
El control de volumen (no mostrado) puede ser un potenciómetro de 1ook conectado a la entrada.
Los resistores son todos de 1/8 o ¼ W, los capacitores electrolíticos son para 6 V o más y los demás capacitores son cerámicos o de poliéster.
Equivalente del diodo 1N914 es el 1N4148.
LISTA DE MATERIAL
Q1 - BC548 - transistores NPN
Q2, Q3 - BC337 - transistores NPN
Q4 - BC327 - transistores PNP
D1, D2 - 1N914 o equivalente - diodos de uso general
S1 - interruptor simple
B1 - 6 V - 4 pilas o fuente
R1 - 330 k x 1/8 W - resistencia (naranja, naranja, amarillo)
R2 - 150 ohms x 1/8 W - resistor (marrón, verde, marrón)
RS - 10 ohms x 1/8 W - resistor (marrón, negro, negro)
R4 - 6k8 x 1/8 W - resistor (azul, gris, rojo)
R5 - 1k8 x 1/8 W - resistor (marrón, gris, rojo)
R6 - 680 ohms x 1/8 W - resistor (azul, gris, marrón)
R7 - 470 ohms x 1/8 W - resistor (amarillo, violeta, marrón)
RB - 1k x 1/8 W - resistor (marrón, negro, rojo)
C1 - 1 uF x 6 V - capacitor electrolítico
C2 - 4, 7 uF x 6 V - capacitor electrolítico
CS - 470 pF - capacitor de cerámica
C4 - 47 uF x 6 V - capacitor electrolítico
C5 - 220 uF x 6 V - capacitor electrolítico
Varios: altavoz, placa de circuito impreso, soporte de pilas o fuente, hilos, jack de entrada, etc.
