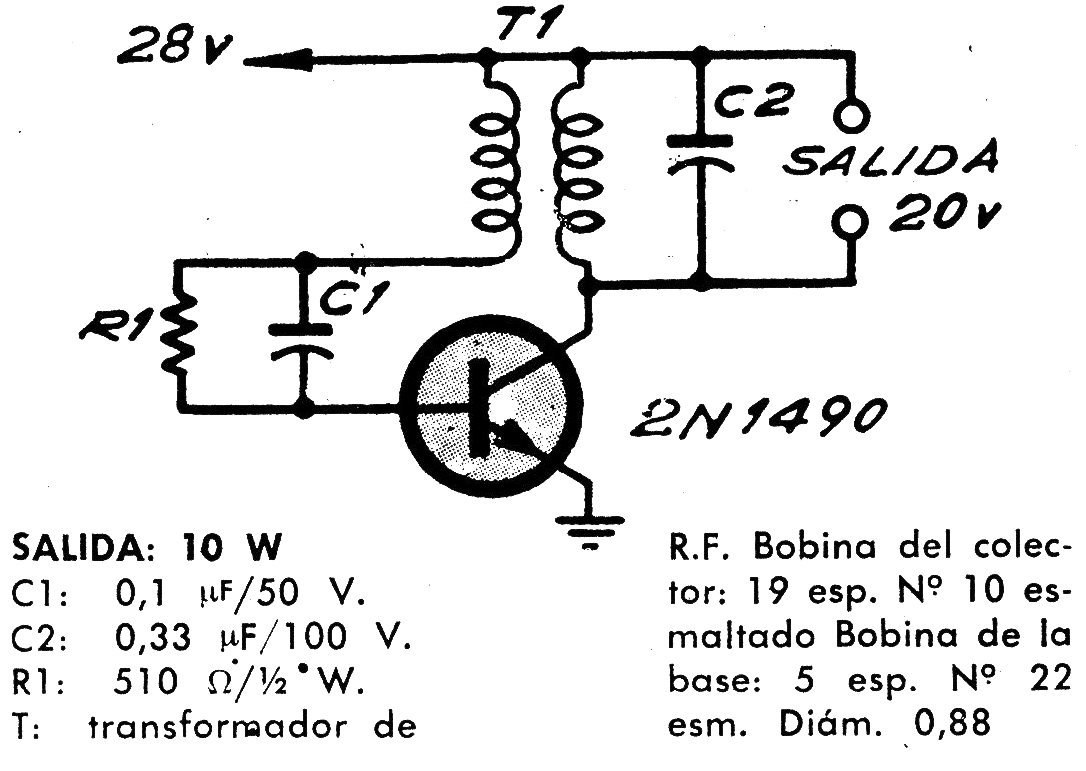

Con este oscilador podemos obtener una señal de 10 W de potencia en la frecuencia de 100kHz, El circuito es de una antigua publicación argentina, pudiendo ser implementado con un transistor más moderno como el 2N3055, montado en un radiador de calor. La bobina consta de 19 espiras de hilo 10 con diámetro de 0,88 pulgadas y secundario de 5 espiras de hilo 22. El secundario es el devanado conectado a R1 y C1.
