Para generar señales en un rango de frecuencias entre algunas decenas de kilohertz hasta 30 o 40 MHz, el oscilador Hartley mostrado en la figura 1 sirve perfectamente.
En este circuito es el par resonante LC que determina la frecuencia de operación. Para altas frecuencias podemos usar tanto una bobina con núcleo ajustable como un capacitor variable.
Los valores de C1 se eligen en función del rango de frecuencias a ser generadas, así como la bobina, que debe ser enrollada en un bastón de ferrita para las frecuencias inferiores a 20 MHz y sin núcleo superior a 20 MHz.
La tabla siguiente da el número de espiras en un bastón de 1 cm de diámetro x 10 cm de longitud así como el valor de C1. El valor de C también se da
C
10 a 100 nF
100 pF a 10 nF
10 pF a 1 nF
4,7 pF a 10 pF
| Frequência | |
| C1 | |
| L | |
| 10 kHz a 100 kHz | |
| 22 a 100 nF | |
| 200 a 500 espiras | |
| 100 kHz a 1 MHz | |
| 4,7 nF a 22 nF | |
| 100 a 200 espiras | |
| 1 MHz a 10 MHz | |
| 2,2 nF a 4,7 nF | |
| 20 a 100 espiras | |
| 10 MHz a 30 MHz | |
| 470 pF a 1 nF | |
| 8 a 20 espiras |
Para los valores de resistencias indicados en el diagrama la alimentación puede quedar entre 3 y 12 V.
La fórmula junto al diagrama permite calcular de manera más exacta la frecuencia de operación.

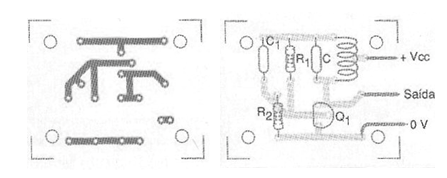

En la figura 2 tenemos una sugerencia de placa de circuito impreso para el montaje de este oscilador.
Observamos que, para frecuencias superiores a 1 MHz los capacitores deben ser cerámicos.
Lista de material
Q1 - BC548 o equivalente - transistores NPN de uso general
C1 - 1 nF a 100 nF - condensador - ver tabla
C - capacitor - ver tabla
L - bobina según la frecuencia - ver tabla
R1 - 10 k ohms x 1/8 W - resistor
R2 - 5,6 k ohms x 1/8 W - resistor
Varios:
Placa de circuito impreso, hilos, núcleo de ferrita para bobina, soldadura, etc.
