Los osciladores por Puente de Wien producen señales senoidales de bajas frecuencias de excelente calidad.
Sin embargo, una de las dificultades que la implementación de este tipo de circuito en su forma tradicional presenta está en la necesidad de utilizar un regulador de tensión en el circuito de realimentación.
En los tipos tradicionales se aprovecha la característica no lineal de una lámpara incandescente para esa finalidad. Sin embargo, tanto el consumo como la dificultad de encontrar una lámpara con las características ideales limitan las aplicaciones de esa configuración.

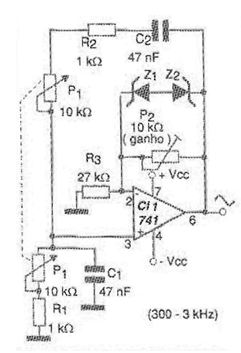

En los circuitos más modernos esta regulación puede ser hecha a través de diodos zener, y es exactamente lo que hacemos en el circuito mostrado en la figura 1.
El circuito en cuestión puede generar señales de 300 a 3 kHz aproximadamente (dependiendo de las tolerancias de los componentes usados) y se basa en un amplificador operacional común.
Los zeners usados son de 5,6 V, pero se pueden emplear zeners de menores tensiones en configuraciones que usen amplificadores que también puedan ser alimentados por tensiones menores.
El potenciómetro que controla la frecuencia debe ser doble lineal, como se muestra en el diagrama.
El rango de frecuencias generadas depende tanto de C1 y C2, que deben ser iguales y pueden ser alteradas en una amplia gama de valores, según las aplicaciones a las que se refiere.

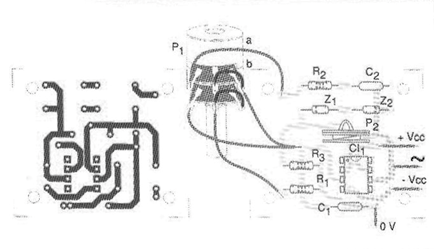

En la figura 2 tenemos una sugerencia de placa de circuito impreso para la implementación de este oscilador.
Para el amplificador operacional 741 la fuente de alimentación debe ser simétrica de 6 a 12 V.
En el trimpot P1 se ajusta la ganancia del circuito para obtener la señal con mayor amplitud posible sin distorsión.
Lista de material
CI-1 - 741 o equivalente - amplificador operativo
Z1, Z2 - Diodos zener de 4,7 o 5,6 V - 400 mW
P1 - 10 k ohms - potenciómetro doble
P2 - 10 k ohms - trimpot
R1, R2 - 1 k ohms x 1/8 W - resistores
R3 - 27 k ohms x 1/8 W - resistor
C1, C2 - 47 nF- capacitores cerámicos o de poliéster
Varios:
Placa de circuito impreso, fuente de alimentación simétrica, botón para el potenciómetro, hilos, soldadura, etc.
