Este circuito utiliza como estándar de frecuencia un filtro cerámico del tipo encontrado en radios de FM, en las etapas de frecuencia intermedia (FI). Podemos utilizar este oscilador para la calibración de radios de FM, como reloj para circuitos digitales, o como base para un transmisor experimental de ondas cortas. - Newton C. Braga
Lea más:

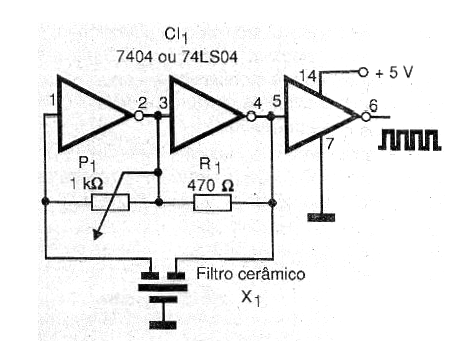

Recordamos que, por tratarse de circuito TTL, su alimentación debe ser hecha con una tensión exacta de 5 volts. El único ajuste que el circuito necesita es en el trimpot para obtener el punto de oscilación. En la figura 1 tenemos el diagrama completo del oscilador.

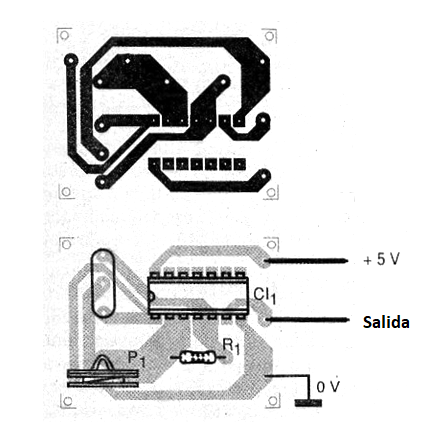

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 2.
Se utilizan 3 de los 6 inversores disponibles en los circuitos integrados 7404 o 74LS04. Los otros tres inversores se pueden utilizar en otras aplicaciones ya que tienen funcionamiento independiente. El consumo del aparato es bajo, exigiendo una corriente de algunas decenas de miliamperios y la salida consiste en una señal rectangular con aproximadamente 5 volts de amplitud.
Si conectamos a la salida de este circuito una pequeña antena tendremos un pequeño transmisor con algunos metros de alcance. Este transmisor puede utilizarse en la práctica de la telegrafía. La modulación de la señal se puede hacer con la aplicación de una señal de audio a través del condensador de aislamiento en el pin 3 o 4 del circuito integrado.
El resistor usado es de 1 / 8W y cualquier filtro cerámico para 10,7 MHz de 3 terminales puede ser experimentado en este circuito. Para probarlo, basta con inyectar la señal en un receptor de FM o intentar sintonizar esta señal en un receptor de ondas cortas colocado cerca de la frecuencia correspondiente.
LISTA DE MATERIAL
Semiconductores:
CI-1 - 7404 o 74LS04 - circuito integrado TTL
Resistores:
R1 - 470 ohms x 1 / 8W - amarillo, violeta, marrón
P1 - 1 k ohms - trimpot
Varios:
X1 - Filtro cerámico de 10,7 MHz
Placa de circuito impreso, hilos, soldadura, fuente de 5 volts, etc.
