Este circuito produce de corta duración en un LED a partir de una alimentación de sólo 1,5 V. La principal característica de este circuito es el consumo bajo que garantiza una buena durabilidad de muchos meses para una pila tipo "botón" lo que toma el proyecto es ideal para alimentar efectos de modelismos como, por ejemplo, las luces de aeromodelo o la señalización de una nave espacial en plastimodelismo.
La frecuencia de los intermitentes depende del único componente externo del proyecto que es el capacitor C1. Su valor puede quedar entre 22 y 470 uF.
El LED es rojo común y su polaridad debe ser observada.

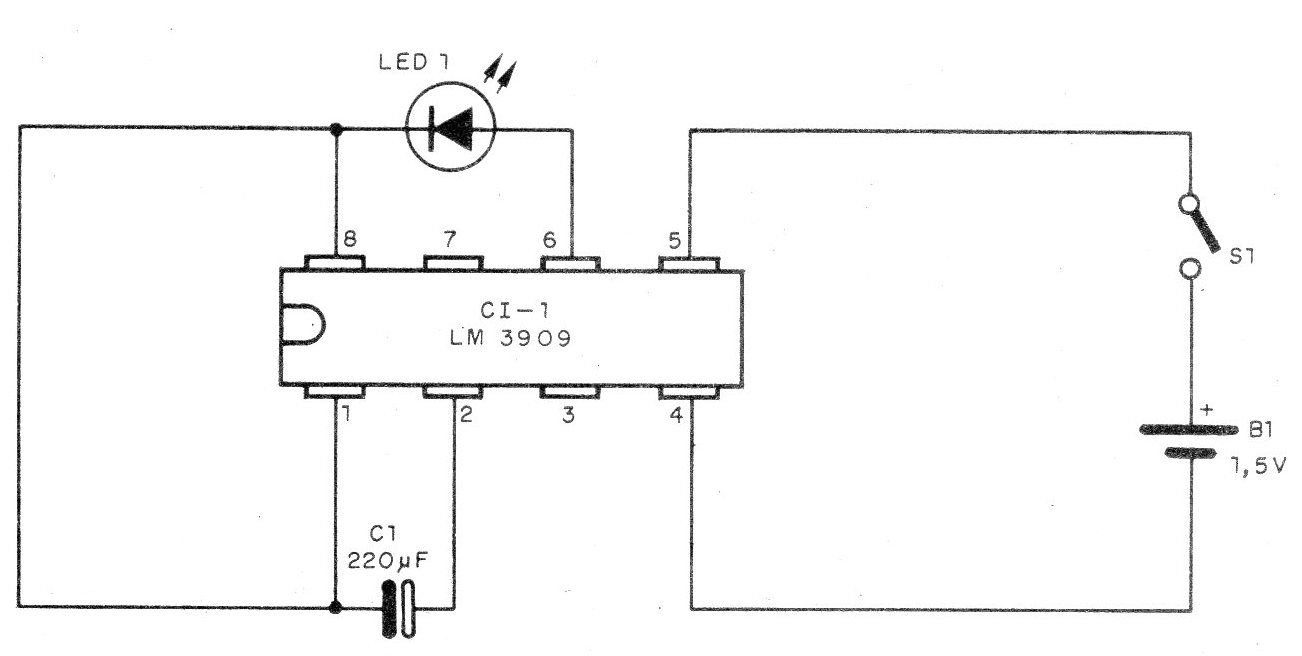

En la figura 1 tenemos el diagrama completo del flasher.

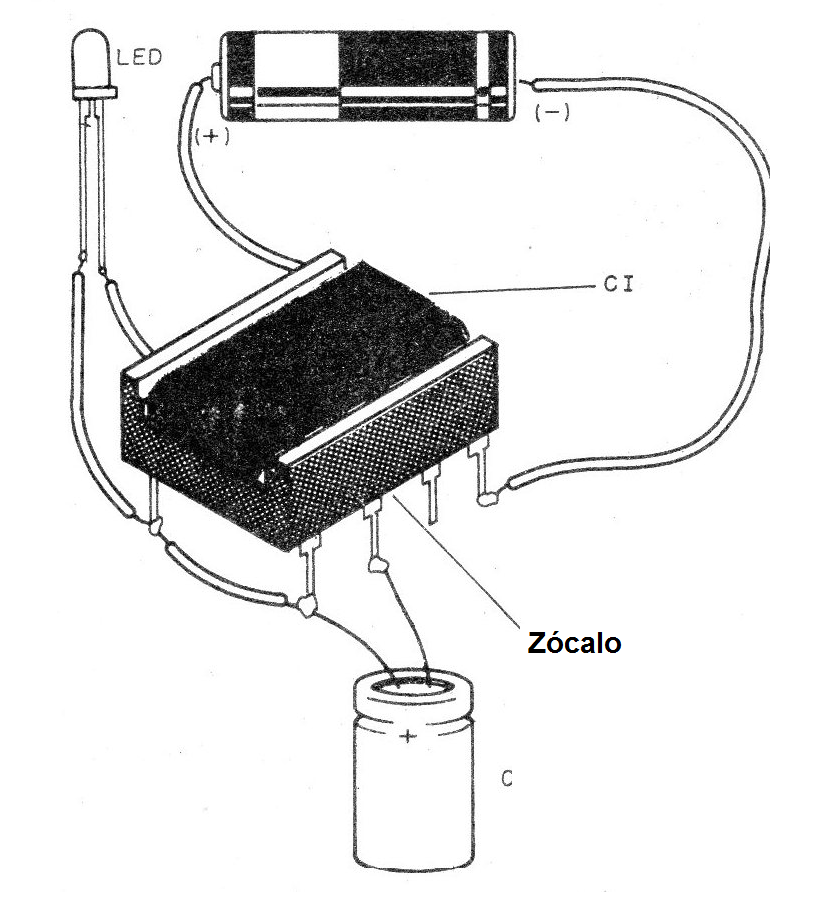

Si el lector es habilitado y dispone de un hierro con punta fina para la soldadura, podrá utilizar un zócalo DIL como chasis y soldar el LED y el condensador directamente en esta pieza, como muestra la figura 2.
Para alimentación podemos utilizar pilas de 1,5 o 1,3 V de cualquier tamaño y el interruptor S1 es opcional.
Las pilas no necesitan soporte, ya que no es muy común encontrar soportes para una unidad. Los hilos de conexión, observándose la polaridad pueden ser soldados directamente en la pila.
LISTA DE MATERIAL
Semiconductores:
Cl-1 - LM3909 - circuito Integrado NATIONAL
LED1 - LED rojo común
Varios:
S1 - Interruptor simple
C1 - 220 uF x 3 V o más - capacitor electrolítico
B1 - 1,5 V - 1 pila de cualquier tipo o tamaño
Socket para el integrado, hilos, soldadura, etc.
