Este circuito se puede utilizar en el coche, para mantener la luz de cortesía encendida después de la puerta está cerrada, por un tiempo preestablecido. Otra aplicación es para intervalos de tiempo pequeños en experimentos de física o química o mantener encendió un panel del dispositivo desde el toque de un interruptor de presión.
El tiempo que la lámpara permanece encendida puede variar desde unos pocos segundos a varios minutos, dependiendo de tanto el valor del capacitor C1 como del ajuste P1.
La lámpara que se utiliza puede ser muy fuerte, con corrientes de hasta 3 A, y la alimentación tomada con una tensión de 6 a 18 V dependiendo sólo de la lámpara.

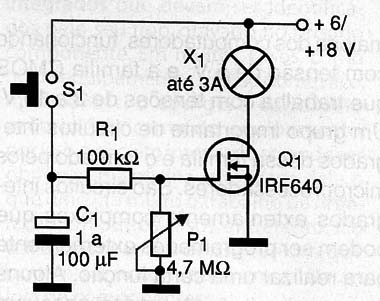

En la Figura 1 tenemos el diagrama completo del dispositivo.

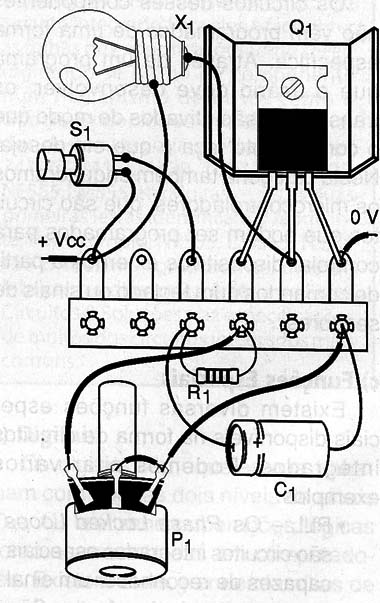

La disposición de los componentes en una puente de terminales, cuya montaje es adecuada para principiantes, se muestra en la Figura 2.
El transistor es un MOSFET de potencia y se puede usar cualquier equivalente adecuado, siempre teniendo em cuenta la corriente de la lámpara a a ser utilizada.
El capacitor debe tener un voltaje de funcionamiento ligeramente superior a la utilizada en la alimentación. Su valor determinará el rango de tiempos obtenidos.
Con 1 µF tenemos en algo alrededor de 10 segundos. Con valores más altos tienen tiempos proporcionalmente más largos. Dependiendo de la corriente de la lámpara, el transistor debe ser montado en un disipador de calor.
Para probar el dispositivo pulse S1 por un instante. La lámpara se encenderá y permanecerá así por un tiempo dependiendo del ajuste P1. Después de ese tiempo se apaga automáticamente.
Con la operación probada es sólo instalar para uso final.
Semiconductores:
Q1 - IRF640 - Power MOSFET o equivalente
Resistencias:
R1 - 100 k Ω x 1/8 W - amarillo, violeta, amarillo
P1 - 4,7 M Ω - potenciómetro
Capacitores:
C1 - 1-100 µF - capacitor electrolítico
Varios:
X1 - lámpara de 6 a 18 V por 3 - véase el texto
S1 - Presión interruptor ON
Puente de terminales, radiador de calor para el transistor, cables, etc.
