El circuito de la figura 1 hace una lámpara de 6 o 12 V con corriente de hasta 500 mA parpadeando a una velocidad (frecuencia) que depende de los valores de C1 y C2.
Como los capacitores son diferentes, el ciclo activo de este parpadeante no es 50%.
El lector puede cambiar los valores de estos componentes en una amplia gama de valores para obtener frecuencias diferentes de parpadeantes.

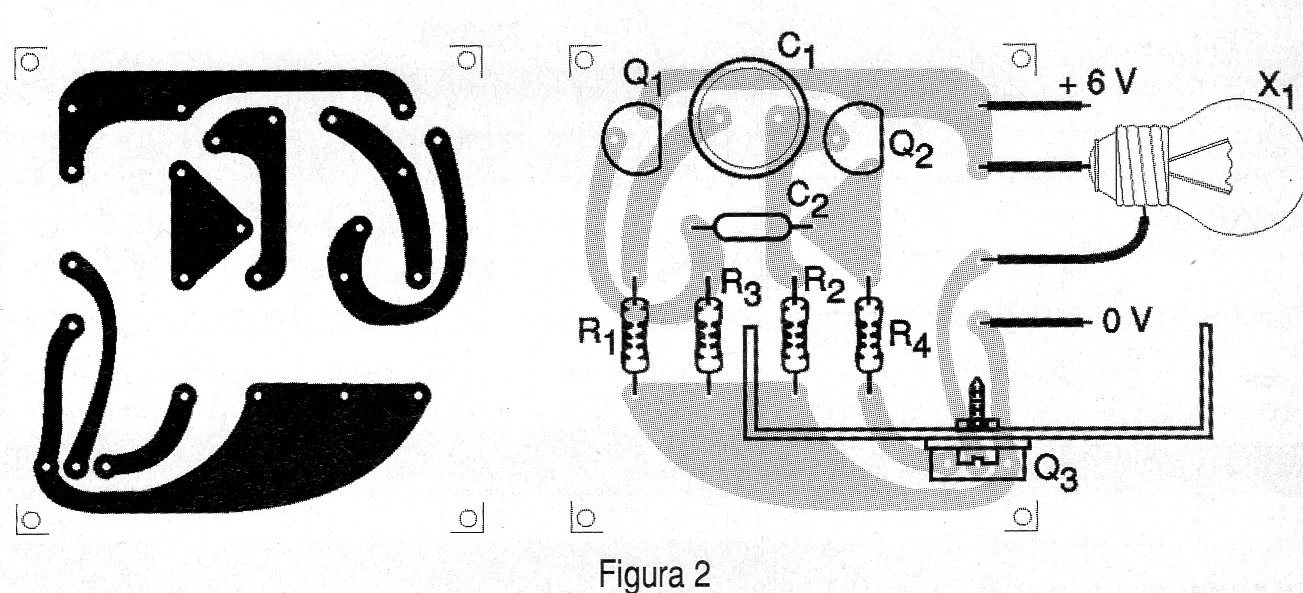

La placa de circuito impreso sugerida para este montaje se muestra en la figura 2.
El transistor de potencia Q3 debe estar dotado de un radiador de calor y la alimentación depende sólo de la lámpara utilizada.
Se pueden utilizar LED de alta potencia con resistores de 10 ohms a 47 ohms en serie, según su corriente.
Lista de material
Q1, Q2 - BC558 - transistores PNP de uso general
Q3 - TIP31 - transistores NPN de potencia
R1 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja
R2 - 1,5 M ohms x 1/8 W - resistor - marrón, verde, verde
R3 - 220 k ohms x 1/8 W - resistor - rojo, rojo, amarillo
R4 - 470 ohms x 1/8 W - resistor - amarillo, violeta, marrón
C1 - 1 uF - capacitor de poliéster o electrolítico
C2 - 470 nF - capacitor de cerámica o poliéster
X1 - Lámpara de 6 o 12 V hasta 500 mA
Varios:
Placa de circuito impreso, radiador de calor.
