Ahora vamos a realizar un transmisor de FM, simple de montar, con componentes baratos, fáciles de conseguir, y con un excelente resultado. La voz se escuchará en cualquier receptor de FM común, portátil, de mesa o de coche. Usa apenas dos pilas comunes y puede ser realizado sobre una pequeña placa de circuito impreso, cuya realización ya ha sido desarrollada en otro articulo de este sitio.
No es preciso decir que los pequeños transmisores de FM son siempre el principal atractivo de cualquier publicación de electrónica. Sin embargo, no todos los proyectos publicados son accesibles para los principiantes.
Algunos utilizan circuitos impresos difíciles de construir, principalmente cuando se es principiante; otros, son componentes caros y difíciles de encontrar, tales como micrófonos especiales y bobinas que deben ser realizadas con hilo de grosores difíciles de adquirir.
EI transmisor que proponemos al lector es realmente de lo más simple. No utiliza ningún componente especial y además baratos, pues todos ellos son comunes en el comercio. Por otro lado, su alcance es de los mejores en los proyectos que conocemos. En campo abierto, el lector comprobará que su transmisor tiene un alcance de más de 100 metros de distancra, dependiendo de la sensibilidad del aparato de radio que utilicemos y de la presencia de obstáculos que se encuentren. Fig. 1
Pues bien, si usted no se anima a construir proyectos, mas complicados de transmisores, analice éste y verá como las cosas pueden ser mucho más simples de lo que se imagina.
Cómo funciona
Para obtener el máximo de simplicidad, resumimos nuestro transmisor de FM en una única etapa osciladora de alta frecuencia que opera en frecuencias situadas entre 88 y 108 MHz, con apenas un transistor, conforme se indica en la fig. 2.
Este transistor es un BF494, 0 un equivalente que trabaje con frecuencias elevadas, como el BF254, y que tenga la misma disposición de terminales.
En este circuito, el elemento principal es la bobina y el trimmer (Cv) que determinan exactamente en qué punto de nuestra radio de FM su transmisión puede ser captada. La bobina es muy simple de realizar, pues al contrario de otro tipo de transmisores, ésta utiliza un solo punto de fijación. Toda la información para su realización se dará en el momento oportuno.
El trimmer sirve para el ajuste fino, llevando su transmisor a funcionar en un punto donde no haya ninguna emisora.
La modulación se realiza al hablar delante del micrófono. Modular es aplicar una señal de baja frecuencia, como corresponde a nuestra voz, de modo que altere una señal de alta frecuencia que obtenemos del oscilador del transmisor.
De esta forma, la señal de alta frecuencia puede transportar nuestra voz. Como la modulación afecta a la« frecuencia, obteniendo de ella distintos valores de la misma tenemos un sistema de frecuencia modulada o FM.
El micrófono puede ser un simple altavoz de un viejo aparato de radio abandonado. Utilizando este micrófono de la manera indicada en el circuito y hablando delante del mismo, las vibraciones de su voz mueven el cono de papel que genera en una pequeña bobina interna una corriente que influye directamente en el circuito. De este modo, tenemos la modulación y la transmisión de la voz.
La alimentación se realiza mediante dos pilas pequeñas con las cuales se puede lograr un buen alcance.
Montaje
Este Circuito opera en frecuencias elevadas, lo que significa que es muy sensible a la proximidad de objetos y a las conexiones largas. Esto significa que debe ser colocado y montado en el circuito impreso tal como se indica; de otro modo, puede ocurrir que la frecuencia varíe su sintonía.
Después de montado, para facilitar su uso, el conjunto puede ser montado en una caja, cómo se indica en la fig. 3.
La caja no debe de ser metálica.
Como componente principal (y también de tamaño), el altavoz usado como micrófono, del cual dependerá el tamaño de su transmisor.

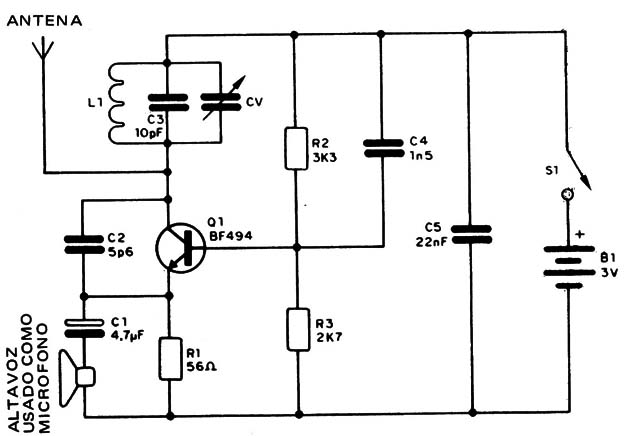

Comencemos entonces por dar el circuito completo del aparato, como se indica en la fig. 4.
A continuación se dan algunas sugerencias para seguir dicho montaje:

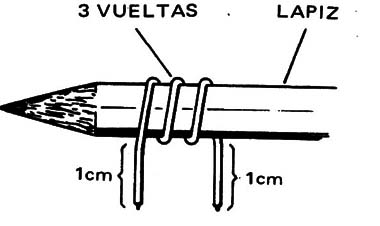

1) En primer lugar, debemos enrollar la bobina usando para ello hilo común, preferiblemente rígido. En un lápiz común, enrollamos 3 vueltas de hilo con una separación entre ellas de 1 mm aproximadamente, dejando puntas de 1 cm para su fijación. A continuación, soldamos en los puntos indicados la bobina. Fig. 5.
2) Seguidamente, soldamos el transistor que puede ser un BF494 o equivalente con la misma disposición de terminales.
3) Ahora se deben soldar las tres resistencias (R1, R2, R3). Sus valores vienen dados por las franjas de colores de las mismas, indicadas en la
4) Soldaremos ahora los cuatro capacitores cerámicos. Estos son discos de cerámica y sus valores pueden ser dados de diversas formas. Así, para C2 tenemos 5,6 seguido de una letra o 5p6. Para C3 tenemos 10 seguido de una letra minúscula. Para C4 tenemos 1n5 ó 152. Para C5 tenemos 22 ó 223.
Suelde estos capacitores rápidamente.
5) Para soldar C1, que es un capacitor electrolítico de 4,7 pF con una tensión de trabajo a partir de 6 V, debemos tener en cuenta la polaridad indicada.
6) Completemos el trabajo con la fijación del trimmer de porcelana. Trimmers de plástico también sirven, pero es preferible utilizarlos con la base de este tipo, por ser más fácil de encontrar. Este componente tiene unas placas de metal que se aproximan cuando actuamos sobre su parte central.
Exteriormente, comenzaremos por el micrófono. Si este altavoz lo ha obtenido de un aparato viejo, lo primero que debe comprobar es si está en buen uso y funciona, para lo cual conecte en sus extremos una pila. Si se produce ruido es que está en buen uso; si no ocurre nada es porque la bobina está abierta o interrumpida. No Io use en este caso.
Después, se coloca el soporte para las pilas y un pequeño interruptor general. Observe la polaridad del soporte y la colocación del interruptor.
Se termina con la colocación de la antena. Esta consiste en' un pedazo de hilo rígido de 15 cm (el mismo usado para la bobina). Ahora, todo está preparado para funcionar.
Prueba y uso
Para probar su transmisor necesita de un aparato de FM, que puede ser de cualquier tipo. A continuación sintonice una emisora en torno a los 90 MHz o un poco por encima. Coloque a medio volumen; después, coloque las pilas en su transmisor de FM y accione el interruptor S1.
Ahora, usando un destornillador de plástico o un palito preparado para su uso (en la tienda lo encontrará con el nombre de trimador) actúe sobre Cv, ajustando mientras habla delante del altavoz hasta que se escuche en el receptor de FM. Para este ajuste no utilice un destornillador metálico.
El transmisor se debe situar a unos 2 m del aparato de radio. Cuando consiga sintonizarlo, al hablar delante del altavoz su voz debe salir clara.
Después de conseguir el mejor ajuste, puede colocar el aparato dentro de la caja y retocar este ajuste. Si no consigue nada, ni un mayor alcance, rehaga la bobina o simplemente tienda a ajustar la separación entre sus espiras, variando la distancia entre ellas, antes de hacer un nuevo ajuste.
Para usar el transmisor, la antena siempre debe colocarse en posición vertical, lejos de cualquier objeto, principalmente de sus manos, posición que provoca fuga de sintonía.
Q1. BF494 o equivalente. Transistor de RF.
L1. Bobina.
Cv. Trimmer con base de porcelana.
FTE. Altavoz común de 8 Ohmios pequeño.
C1. 4,7 pF. Capacitor electrolítico.
C2. 5p6. Capacitor cerámico.
C3. 10 pF. Capacitor cerámico.
C4. 1n5 (152). Capacitor cerámico.
C5. 22 nF (223). Capacitor cerámico.
R1. 56 Ω x 1/8 W. Resistor (verde, azul, negro).
R2. 3k3 x 1/8 W. Resistor (naranja, naranja, rojo).
R3. 2k7 x 1/8 W. Resistor (rojo, violeta, rojo).
S1. Interruptor simple.
S1. 3 V. 2 pilas pequeñas.
