Tanto en la radio simple transistorizada como con válvula que vimos en los proyectos 204S e 205S, estos componentes amplificaban señales de baja frecuencia obtenidas a partir de la detección realizada por el diodo o por la propia válvula.
Estas señales muy débiles pasaban entonces una vez por el transistor o válvula apareciendo entonces amplificados en su salida cuando entonces podrían ser aplicados a un auricular y convertidos en sonido.
Se puede mejorar considerablemente el rendimiento de este tipo de radio si la señal es amplificada dos veces por la misma válvula o transistor lo que se logra en los llamados receptores regenerativos.

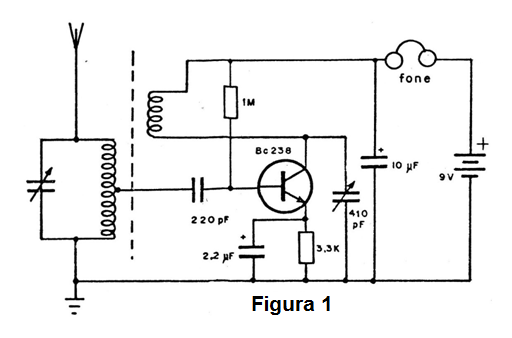

En la figura 1 encontramos el diagrama de un receptor regenerativo a transistores en el que parte de la señal extraída en la salida del transistor es llevada de vuelta a su entrada por medio de una bobina siendo entonces amplificado nuevamente.
En el caso de que se produzca la señal pasaría a girar indefinidamente en este ciclo de amplificación, ocurriendo entonces una oscilación o sea, la señal perdería su característica y lo que tendríamos en el auricular sería apenas un silbido continuo.
La posición de la bobina de regeneración o del control de regeneración, si existe, uno es importante porque »determina el límite de la cantidad de señal extraída de la salida del circuito que puede aplicarse a su entrada sin ocurrir la oscilación, es decir, sin que se y en el auricular.
Al usar esta radio lo que se hace es entonces sintonizar la estación deseada con el control de regeneración en su punto mínimo de acción, y luego ir abriendo el control de regeneración hasta que la señal de la estación sea escuchada con el máximo de intensidad sin ocurrir silbato o oscilación.
El circuito de radio de la figura 70 que hemos visto puede ser construido con facilidad por el lector ya que los componentes son comunes. La bobina consta de 100 vueltas de alambre esmaltado en un bastón de ferrita de 10 cm y la bobina de regeneración de 4 espiras del mismo alambre esmaltado colocada en el mismo bastón de ferrita de la bobina de antena.
La alimentación de la radio debe ir de 4 pilas pequeñas y el auricular utilizado debe ser magnético de alta impedancia o de cristal con una resistencia de 4,7k conectado en paralelo.
También en este caso para una recepción será conveniente el uso de una buena antena externa principalmente si las estaciones de su localidad son débiles o no están muy cerca de su casa.
