Es un circuito experimental con sólo 5 componentes que tiene por finalidad permitir la comunicación en una vía de dos personas separadas por grandes distancias, usando cables comunes. Usted puede extender los cables de conexión al tweeter (TW) o transductor piezoeléctrico a una distancia superior a 100 metros sin pérdida apreciable de la intensidad de la señal.
Como no tenemos etapas de amplificación y se trata de circuito experimental no podemos esperar alto rendimiento. Esto significa que en la operación el tweeter se utiliza como teléfono, junto al oído.

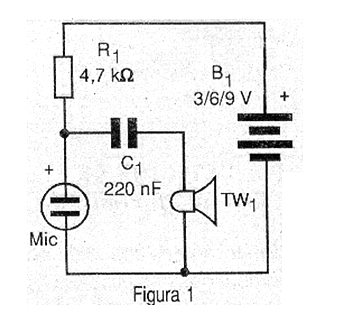

El circuito es alimentado por pilas comunes o batería y su consumo de energía es extremadamente bajo. En la figura 1 tenemos el diagrama completo del aparato.
TW1 es un tweeter del tipo piezoeléctrico del que se ha retirado el pequeño transformador interno, haciendo la conexión de los hilos directamente a la cápsula cerámica de su interior que es de alta impedancia. Si se utiliza un transductor se conectará directamente, ya que no tiene un transformador interno.

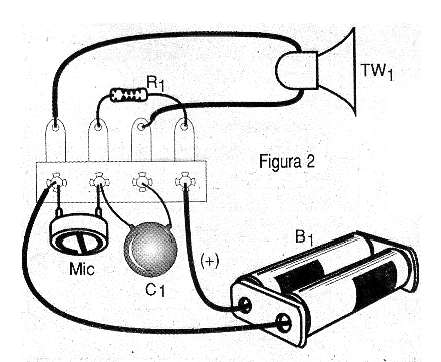

En la figura 2 tenemos el aspecto del montaje, donde los pocos componentes usados son soldados en un puente de terminales excepto el tweeter remoto.
Tanto la polaridad de las pilas como del micrófono de electreto deben ser observadas. El resistor R1 es de 1/8 W o mayor y en realidad su valor debe ser obtenido experimentalmente en función de la tensión de alimentación, quedando típicamente entre 1k y 10 k ohms.
Una aplicación interesante para este circuito es en un sistema secreto de comunicaciones con sus amigos, bastando montar dos unidades iguales para poder establecer la comunicación bilateral como en un teléfono.
LISTA DE MATERIAL
MIC - micrófono de electreto de dos terminales
B1 - 3 V a 9 V - 2 pilas pequeñas o batería
R1 - 4,7 k ohms x 1/8 W - resistor - amarillo, violeta, rojo
C1 - 220 nF a 470 nF - capacitor de cerámica o de poliéster
Varios:
Puente de terminales, soporte de pilas o conector de batería, caja para montaje, hilos, soldadura, etc.
