Cuando un pulso de luz incide en el LDR, este circuito dispara un temporizador monoestable 555 que acciona un relé por un tiempo que se puede ajustar en P2.
El tiempo puede variar entre unos segundos a varios minutos dependiendo del capacitor C2.

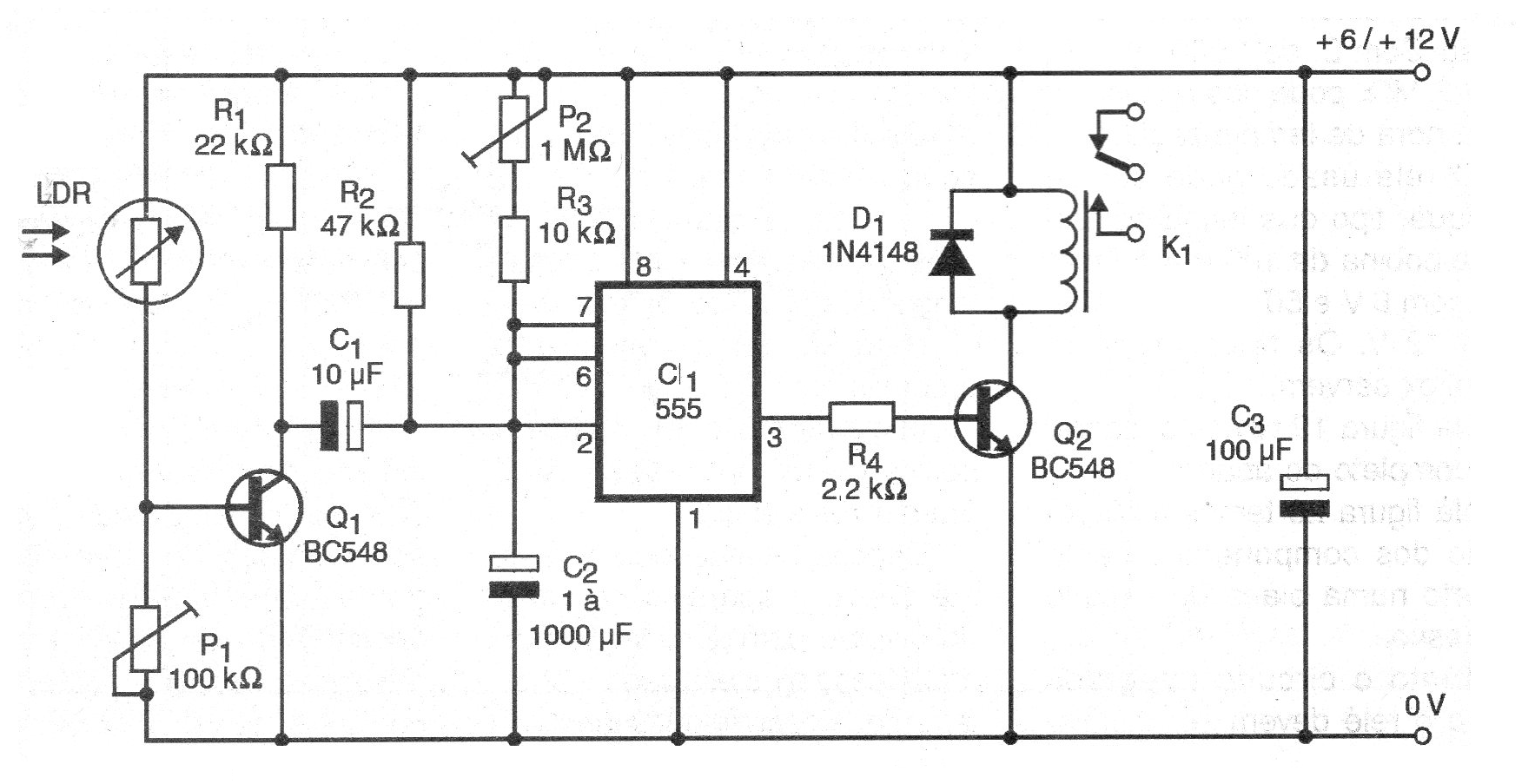

El circuito completo se basa en un 555 monoestable que se muestra en la figura 1.

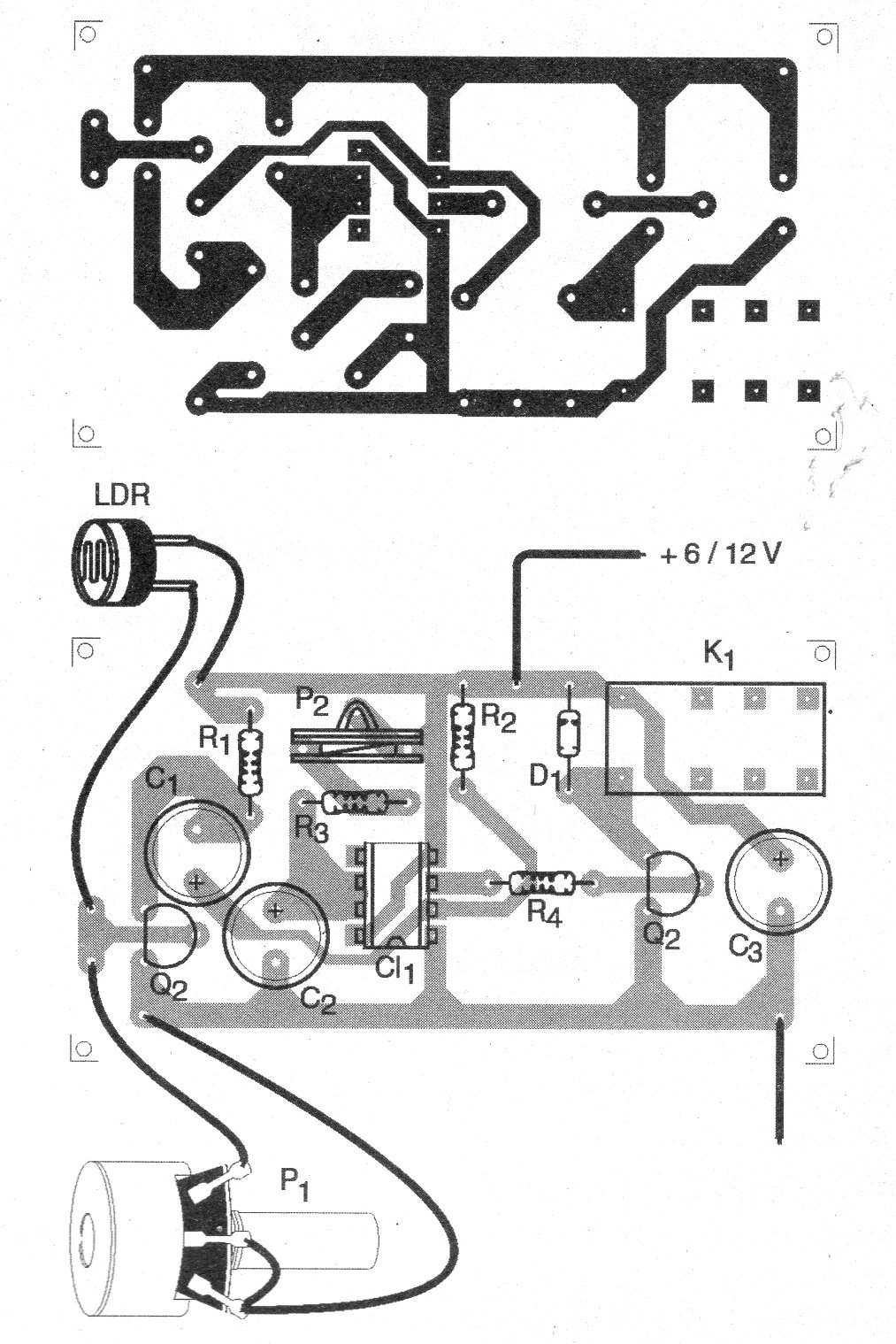

La placa de circuito impreso para este montaje se muestra en la figura 2.
En el montaje, observe las posiciones de transistores y del circuito integrado así como la polaridad del diodo y de los capacitores electrolíticos.
Los resistores son de 1/8 W con cualquier tolerancia y los capacitores electrolíticos para 12 V o más.
El relé es del tipo sensible con corriente de disparo hasta 100 mA y el LDR es del tipo redondo común.
Lista de material
CI-1 - 555 - circuito integrado
Q1, Q2 - BC548 - transistores NPN de uso general
D1 - 1N4148 - diodo de uso general
LDR - LDR redondo común
K1 - Relé sensible de 6 o 12 V
P1 - 100 k ohms - potenciómetro
C1 - 10 uF - capacitor electrolítico
C2 - 1 a 1000 uF - capacitor electrolítico
C3 - 100 uF - capacitor electrolítico
R1 - 22 k ohms - resistor - rojo, rojo, naranja
R2 - 10 k ohms - resistor - marrón, negro, naranja
R3 - 2k2 ohms - resistor - rojo, rojo, rojo
Varios:
Placa de circuito impreso, fuente de alimentación, caja para montaje, hilos, soldadura, etc.
