Este reforzador de señales permite mejorar la recepción de su radito de ondas medias y cortas (no funciona en FM). Conectando el punto 1 a una buena antena externa de al menos 10 metros de longitud, y el punto 2 a la tierra, aplicamos la señal a la entrada del transistor Q1 que es un amplificador de RF.

Nota. Este proyecto puede montarse con facilidad en los días actuales por los componentes que usa.

   La señal se retira del punto A siendo llevado a la antena del radito.

   Una garra jacaré conectada a un hilo conectado en A facilitará la conexión del reforzador a la radio.

   El punto B se conecta al negativo común del receptor utilizado, que se realiza directamente en el soporte de las pilas.

   Los capacitores usados ​​deben ser todos cerámicos tipo disco para un mejor funcionamiento.

   La alimentación se puede hacer con tensión de 9 o 12 V, pero es preferible la tensión de 9 V dada la posibilidad de utilización de una pequeña batería.

   El consumo de corriente de la unidad es bastante bajo, lo que garantiza una buena durabilidad para la batería.

   Si la radio no tiene entrada de antena, enrolle unas vueltas de hilo en el tomo de su caja y conecte las puntas de este hilo en los puntos A y B de salida del reforzador.





Montaje

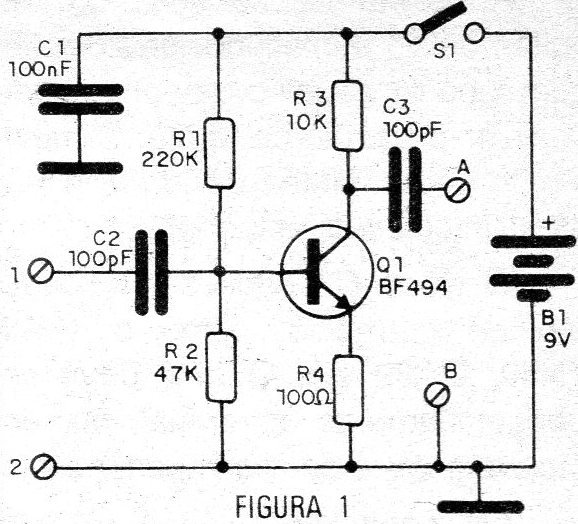

   En la figura 1 tenemos el diagrama completo del reforzador.





Figura 1 - Diagrama del reforzador
Figura 1 - Diagrama del reforzador

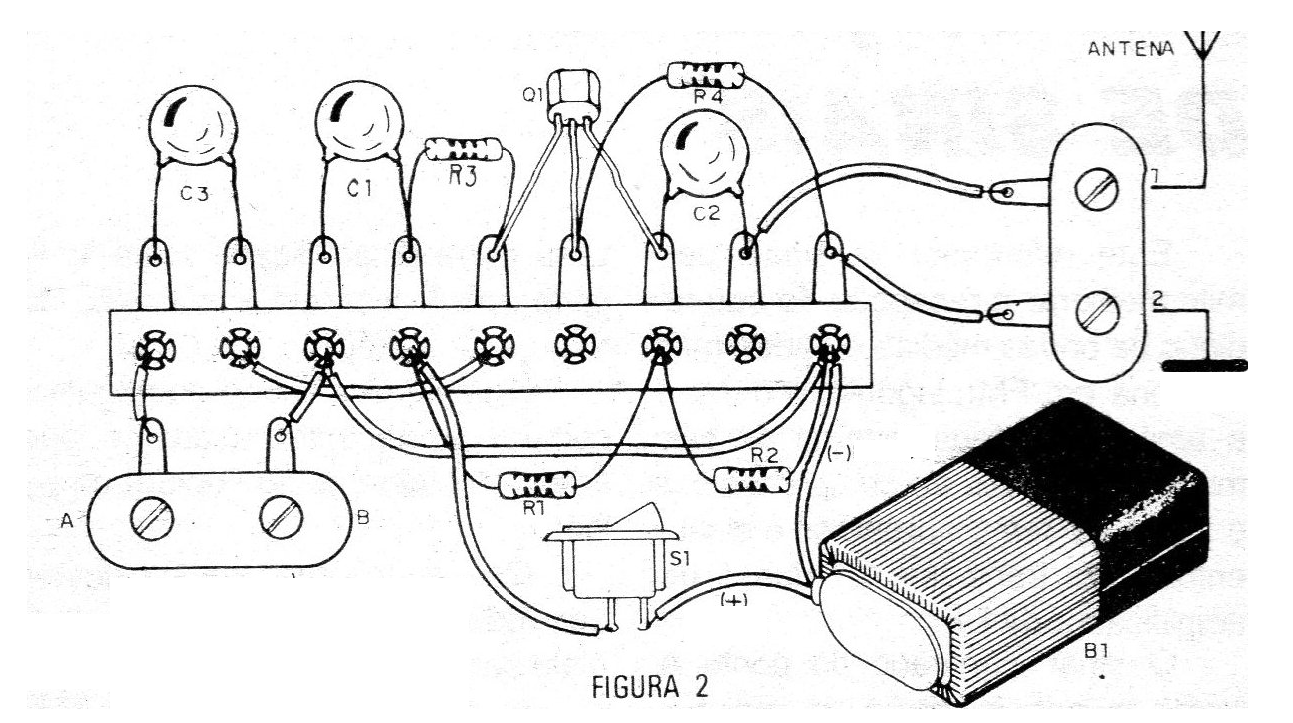

En la figura 2 tenemos el montaje en un puente de terminales.





Figura 2 - Montaje en puente de terminales
Figura 2 - Montaje en puente de terminales | Clique na imagem para ampliar |





Los resistores pueden ser todos de 1/8 o ¼ W con cualquier tolerancia y los capacitores, según lo indicado cerámicos de buena calidad.

   Mantenga todas las conexiones cortas para evitar inestabilidades.





Lista de material



Q1 - BF494 - transistores de RF

C1 - 100 nF (104) - capacitor de cerámica

C2, C3 - 100_ pF - capacitor de cerámica

R1 - 220 k - resistor (rojo, rojo, amarillo)

R2 - 47 k - resistor (amarillo, violeta, naranja)

R3 - 10 k - resistor (marrón, negro, naranja)

R4 - 100 R - resistor (marrón, negro, marrón)

S1 - Interruptor simple

B1 - 9 o 12 V - batería o fuente

Varios: puente de terminales, conector de batería, puente tipo antena / tierra de tornillos, caja para montaje, hilos, soldadura, etc.
