Es un instrumento de utilidad para quien trabaja con la red eléctrica como, por ejemplo, electricistas. Lo que describimos es un simple voltímetro que puede decir si la tensión de una toma es 110 V o 220 V, o si no hay tensión.
Extremadamente simple, este instrumento no necesita fuentes externas de alimentación y puede ser montado en una pequeña caja plástica, que facilita su transporte.

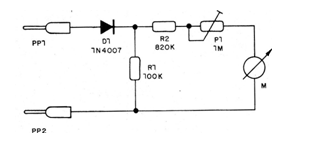

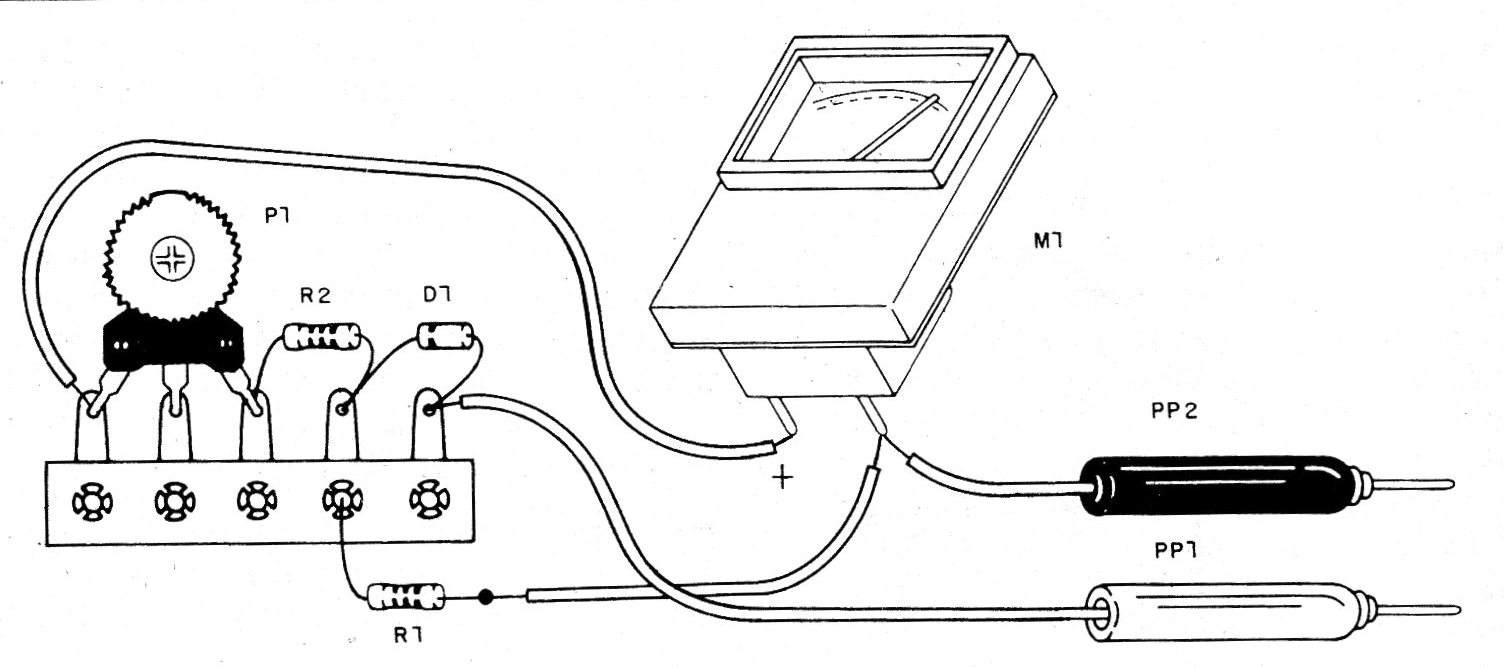

En la figura 1 tenemos el diagrama completo de este aparato y en la figura 2, el aspecto real del montaje.
El instrumento es un microamperímetro de aproximadamente 200 uA, que puede ser un VU-meter de aparato de sonido cuya escala será modificada.
El único ajuste es el trimpot y los pocos elementos consisten en resistores de 1/8 W y un diodo, que tanto puede ser el 1N4007 como equivalentes, como el BY127.
PRUEBA Y USO
Para probar el aparato, basta con conectar las puntas de prueba a una toma de tensión conocida (110 o 220 V).
A continuación, sólo debe ajustar P1 para que la aguja marque la tensión correspondiente en una escala.
Esta escala puede ser establecida por usted mismo, entonces fijará el punto correspondiente a 110 o 220 V y luego encontrará el otro, recordando que hay una proporción directa entre la deflexión de la aguja y la tensión.
Para usar es sólo colocar las puntas de prueba en los puntos en que se desea verificar la tensión.
Si el instrumento no ajusta, en vista de sus características, sobrepasando el final de escala, incluso con 110V, aumente P1 a 2M2.
Recordamos que, una vez ajustado para tensiones alternas, la lectura de tensiones continuas no tendrá precisión, no valiendo la escala establecida.
LISTA DE MATERIAL
D1 - 1N4007 o equivalente - diodo de silicio
M1 - microamperímetro de 200 uA
R1 - 100k - resistor (marrón, negro, amarillo)
R2 - 820k - resistor (gris, rojo, amarillo)
P1 - 1M - trimpot
Varios: caja para montaje, diodos, soldadura, puente de terminales, etc.
