Este circuito puede ser utilizado en decoración, para dar efectos especiales en juguetes e incluso llaveros o en el panel de un coche para simular una alarma.
La base del proyecto es un circuito integrado CMOS TLC7555, que es el equivalente del 555 convencionales en una tecnología de características de bajo consumo y alta impedancia de entrada.
Con este circuito podemos hacer que un LED pulse a intervalos regulares con un consumo extremadamente bajo, lo que significa que las pilas tendrán gran durabilidad.
En nuestro circuito, el intervalo entre los parpadeos es determinado por R2 y la duración por R1. La frecuencia es controlada por C1 que puede ser cambiada en el rango de 1 a 100 uF, según la aplicación.

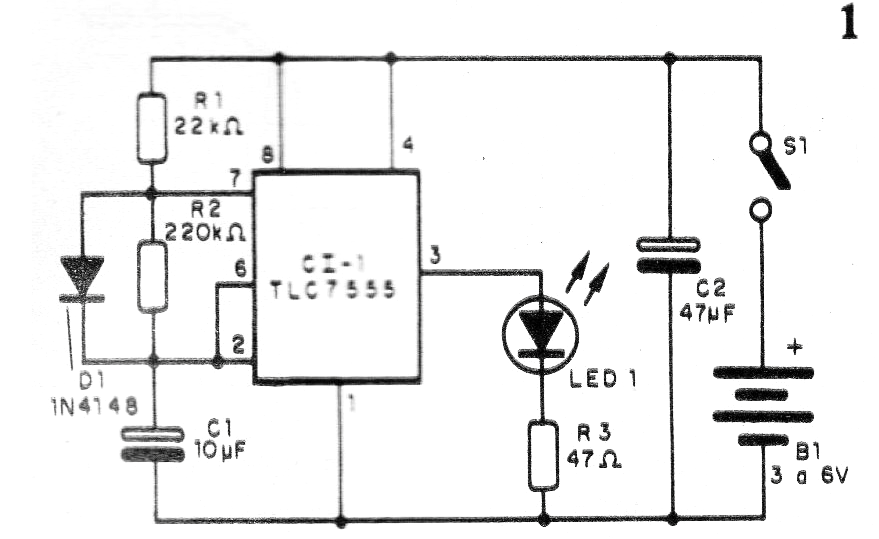

En la figura 1 tenemos el diagrama completo de este parpadeante.

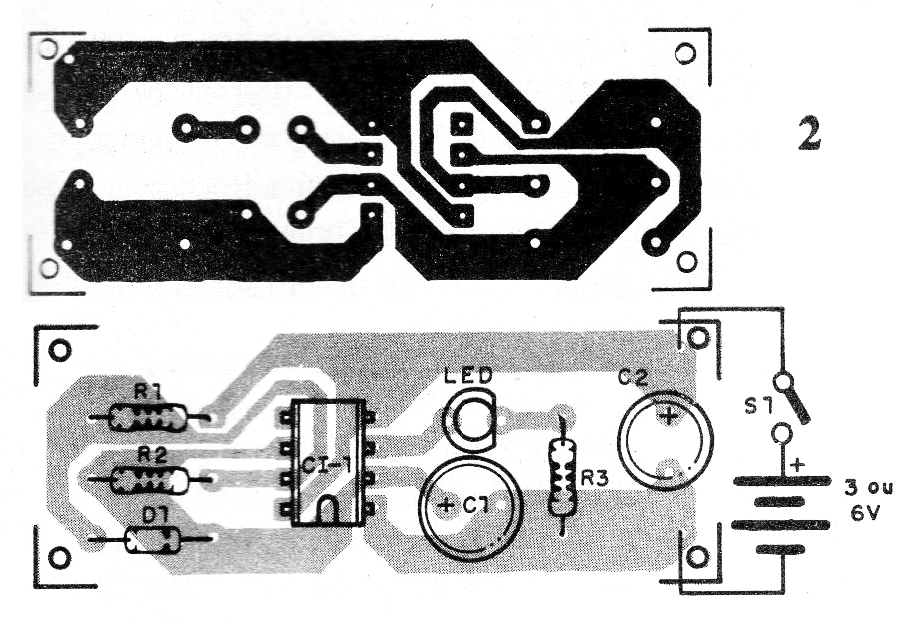

En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso.
El LED puede ser de cualquier color, pero si la alimentación es de 3 V, el rojo es más aconsejable. El diodo admite el equivalente y el circuito integrado se puede instalar en el zócalo.
Un 555 convencional también se puede utilizar para las alimentaciones de 5 V o más, pero el consumo será mayor.
Para probar el aparato basta con conectar la alimentación. Es conveniente mantener la relación de valores de los resistores mayor de 10 a 1 para obtener el mínimo de consumo.
Lista de materiales:
CI-1 - TLC555 - circuito integrado
D1- 1N4148 o equivalente - diodo
LED - LED común
R1- 22k ohms x 1/8 W - resistor - rojo, rojo, naranja
R2 - 220 k ohms x 1/8 W-resistor - rojo, rojo, amarillo
R3 - 47 ohms x 1/8 W - resistor - amarillo, violeta, negro
C1 - 10 uF - electrolítico
C2 - 47 uF - electrolítico
B1- 3 a 6 V - 2 a 4 pilas
S1 - Interruptor simple
Varios:
Placa de circuito impreso, soporte de pilas, caja para montaje, hilos, soldadura, etc.
