Este pequeño temporizador se puede utilizar con las más diversas finalidades como, cronometrar el tiempo de cocción de un huevo, de corrosión de una placa, una jugada en un partido de ajedrez la respuesta en una competición. Los tiempos de algunos segundos a más de 15 minutos se pueden obtener.
Este simple timer hace que un LED se ilumine por el tiempo ajustado en el potenciómetro.
Con C1 de 47 uF obtenemos tiempos de hasta algunos minutos y con C2 de 470 uF ese tiempo se extiende por más de 15 minutos.
Usando un condensador de 1 000 uF o 1 500 uF podemos llegar a cerca de una hora.
Con base en un cronómetro o en un reloj, podemos calibrar la escala de tiempos de P1.

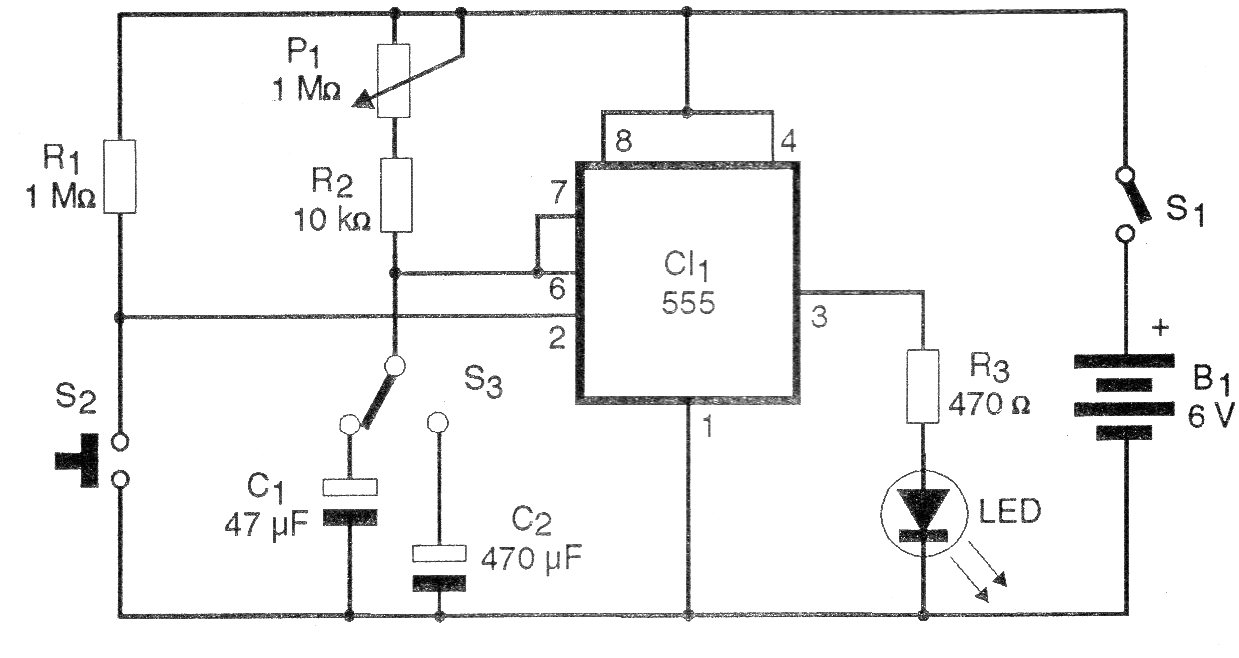

En la figura 1 tenemos el diagrama completo del temporizador.

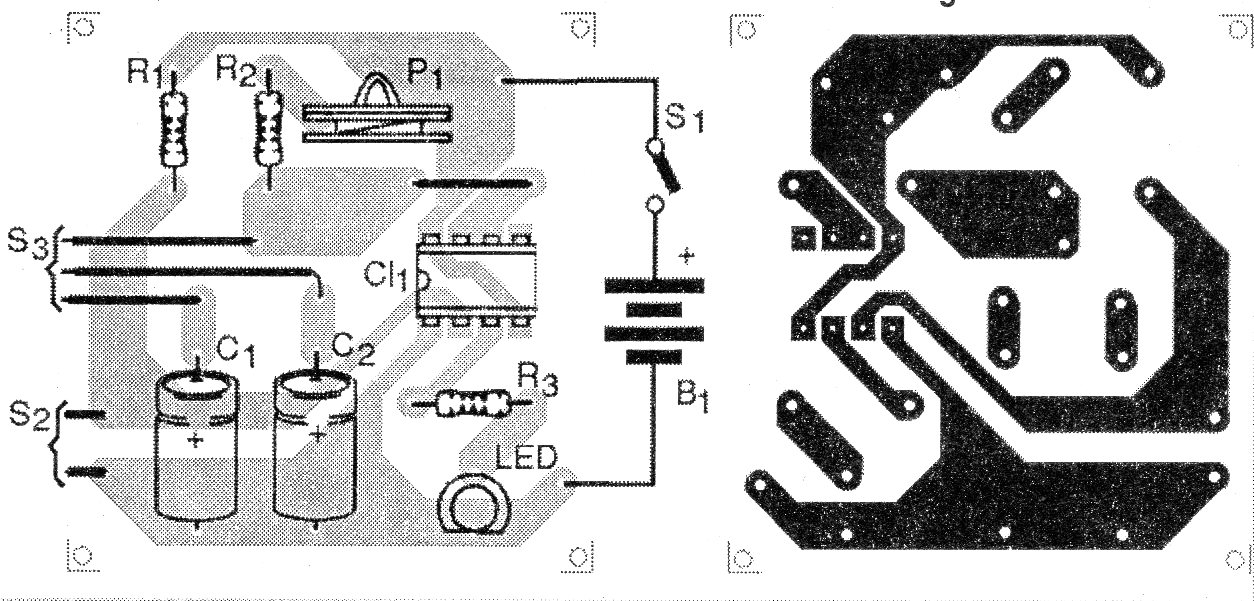

El montaje en una placa de circuito impreso se puede hacer como se muestra en la figura 2.
En el montaje, observe la posición del circuito integrado y la polaridad del LED así como la fuente de alimentación.
Los resistores son de 1/8 W con cualquier tolerancia y los condensadores electrolíticos para 6 V o más de tensión de trabajo.
El LED puede ser de cualquier color y la alimentación con 4 pilas pequeñas (AA) o palillo (AAA).
Aumentando R3 a 1 k, el circuito podrá ser alimentado por una batería de 9 V.
El LED es de cualquier color y el potenciómetro es de cualquier tipo.
Lista de material
CI-1 - 555 - circuito integrado
LED - LED común de cualquier color
S1 - Interruptor simple
S2 - Interruptor de presión NA
B1 - 6 V - 4 pilas AA o AAA
P1 - 1 M ohms - pote
R1 - 1 M ohms - resistor - marrón, negro, verde
R2 - 10 k ohms - resistor - marrón, negro, naranja
R3 - 470 ohms - resistor - amarillo, violeta, marrón
C1 - 47 uF - capacitor electrolítico
C2 - 470 uF o 1 000 uF - capacitor electrolítico
Varios:
Placa de circuito impreso, soporte para las pilas, caja para montaje, botón para el potenciómetro, hilos, soldadura, etc.
