El circuito que veremos a continuación utiliza un elemento de la familia de los semiconductores que aún no es conocido por los lectores que están leyendo este libro en secuencia. Este es Diac, que se discutirá en detalle en el próximo artículo. Podemos adelantar que el diac mejora las características de disparo del triac, produciendo los pulsos de alta corriente que necesita para un disparo con una tensión superior a los 2 V normales.

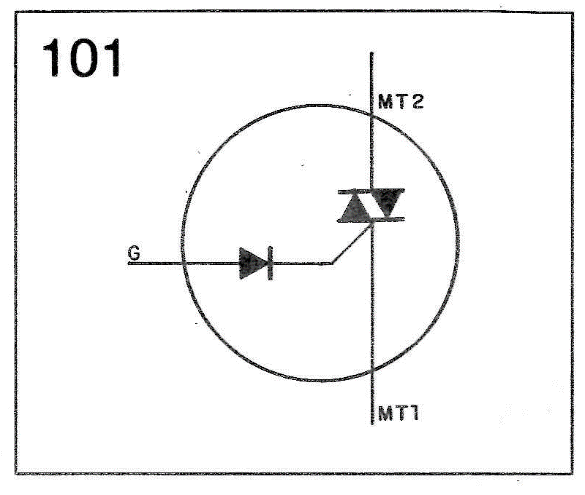

En aplicaciones donde el diac es necesario, como atenuadores y controles de velocidad del motor, el diac se incorpora al triac, como se muestra en la figura 1.

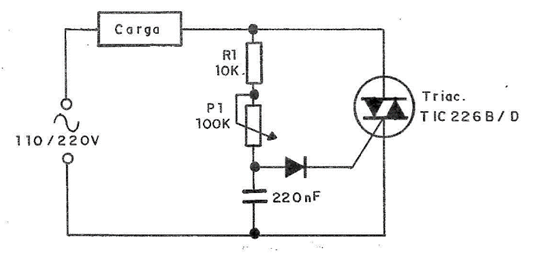

El componente formado por diac y triac en la misma carcasa recibe el sugestivo nombre de "quadrac". El circuito de nuestro control de potencia que puede ajustar el brillo de las lámparas hasta 500 watts y la velocidad de los motores hasta 1/2 HP se muestra en la figura 2.
Evidentemente, para potencia controlada, el triac debe estar montado en un buen radiador de calor y los cables de conexión para corrientes más altas deben ser gruesos.
Material:
TRIAC – TIC226 de acuerdo con la red
D1 – 40583 – Diac
R1- 10 k ohm – resistor
P1 – 100 k ohm - potenciómetro
C1 – 220 nF x 400 V – capacitor de poliéster
Diversos:
Placa de circuito impreso, radiador para el triac, etc.
