Este es un circuito experimental que sirve para demostrar el principio de funcionamiento de un LDR en un interruptor de paso.
Cuando el LDR se encuentra en la oscuridad, la lámpara de neón recibe una tensión suficiente para el encendido.
Sin embargo, cuando el LDR es iluminado, su resistencia cae y en serie con R1 forma un divisor en el que la tensión pasa a ser menor que la necesaria para la ionización de la lámpara.
De esta forma, la lámpara neón, que estaba encendida, apaga.
Se debe tener mucho cuidado con el montaje, pues el circuito se conecta directamente a la red de energía, sin aislamiento.

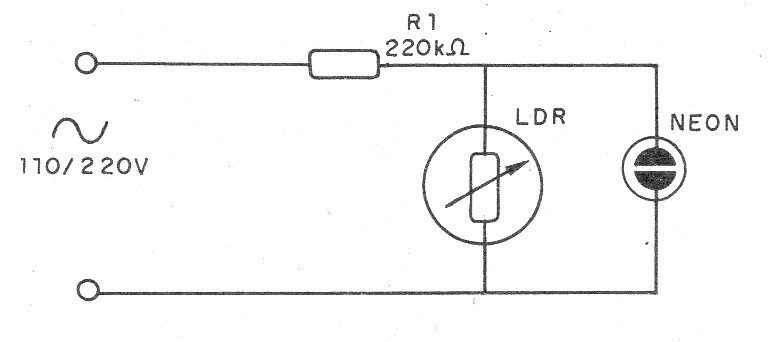

En la figura 1 tenemos el diagrama completo del aparato.

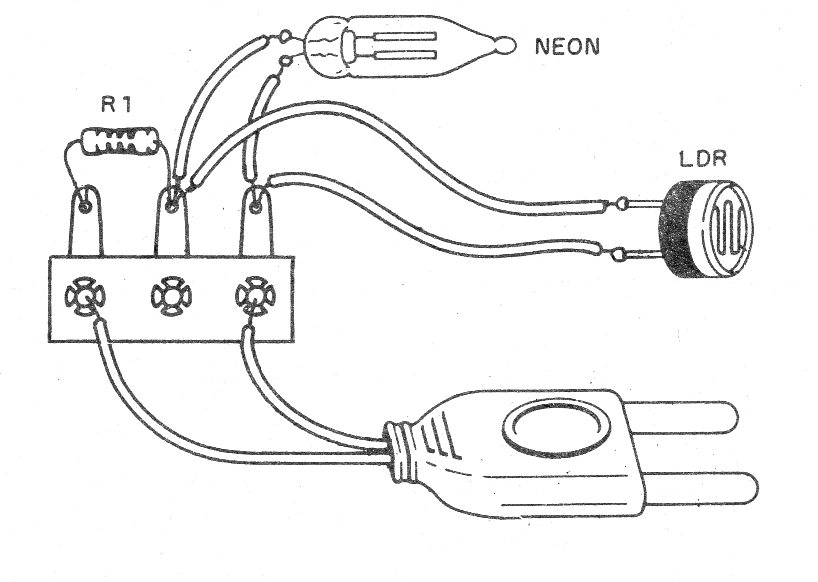

En la figura 2 tenemos el aspecto del montaje en un puente de terminales, aunque su implementación también puede ser hecha en una matriz de contactos.
Eventualmente R1 debe cambiarse para obtener el rendimiento deseado, pero nunca debe ser inferior a 100 k ohmios.
Lista de material
LDR - LDR común
R1 - 220 k ohms x 1/8 W - resistor - rojo, rojo, amarillo
NE-1 - lámpara de neón común
Varios:
Cable de fuerza, cables, puente de terminales, soldadura, etc.
