Con este aparato podemos verificar si un material es conductor o aislante en una demostración simple e interesante de estas propiedades de los materiales.
Lo que explicar:
Si tocamos las puntas de prueba hechas con pequeños clavos, en un material conductor, la cadena pasa y el circuito es cerrado, encendiendo la lámpara.
Por otro lado, si el material tocado es aislante la corriente no puede circular y la lámpara no se enciende.
Si la lámpara se enciende con menor brillo, es porque el material probado es un mal conductor o sea, presenta una cierta resistencia eléctrica.
Demuestre que entre conductores y aislantes existen materiales intermedios.
Haga la experiencia con objetos de metal, alfileres, clips, etc. y también aislantes como papel, plástico.
Haga la prueba con el grafito de un lápiz y con líquidos como agua y sal.
Un cartel que explica lo que ocurre es importante para que la demostración en un stand de feria sea completa.

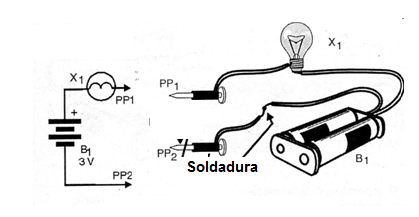

En la figura 1 tenemos el aspecto del montaje.
Las puntas de prueba son improvisadas con dos clavos grandes, en los cuales los hilos serán presos con cinta aislante.
Los hilos pueden ser soldados directamente en la base de la lámpara después de raspar el lugar para que suelte "agarre" con más facilidad.
Para las pilas se debe utilizar un soporte apropiado.
La lámpara es de 3 V, pero se puede utilizar una lámpara de 6 V si el soporte es cambiado por uno de 4 pilas.
(*) Se pueden usar LEDs en serie con resistores de 220 o 330 ohms.
Lista de material
B1 - 3 V - 2 pilas pequeñas, medianas o grandes
X1 - Lámpara de 3 V - de linterna de dos pilas
PP1, PP2 - Extremidades de prueba hechas con dos clavos
Varios:
Soporte de pilas, clavos, cinta aislante, hilos, soldadura, etc.
