Este circuito bloquea una señal interferente de una determinada frecuencia que puede estar obstaculizando su recepción de ondas medias o cortas. El circuito se conecta en serie con el receptor y la antena, ajustándose para obtener el bloqueo de la señal.
El circuito consiste en una etapa de rechazo sintonizado, conectada entre la antena externa y el receptor para bloquear una señal interferente.
Las bobinas tienen espiras de acuerdo con la frecuencia, según la tabla dada a continuación:
550 - 1 600 kHz - L1 = 10 espiras L2 = 80 espiras
1 600 a 4 MHz - L1 = 10 espiras L2 = 40 espiras
4 MHz a 12 MHz - L1 = 6 espiras L2 = 20 espiras
12 MHz a 20 MHz - L1 = 4 espiras L2 = 12 espiras
El núcleo es un bastón de ferrita de 12 a 20 cm de longitud y de 0,8 a 1,2 cm de diámetro.
El capacitor variable puede ser retirado de alguna radio AM fuera de uso.

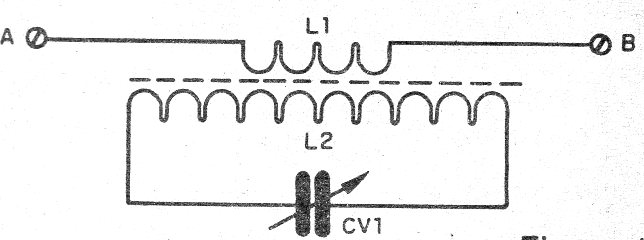

En la figura 1 tenemos el simple diagrama del filtro.

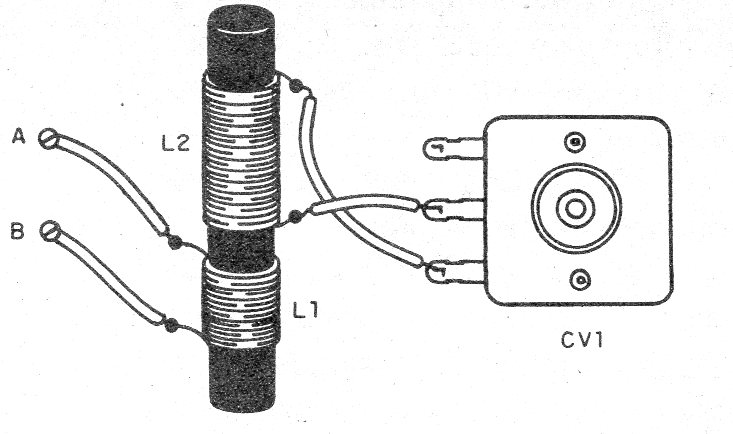

En la figura 2 tenemos el aspecto del montaje. El circuito se puede instalar en una caja plástica.
Para usar, conecte el circuito en serie con la entrada de antena del receptor.
Lista de material
L1, L2 - Bobinas - ver texto
CV - capacitor variable - ver texto
Varios:
Caja para montaje hilos esmaltados 28 a 32, hilos, soldadura, etc.
