Tenemos aquí un oscilador de audio que produce sonidos claros y audibles en un altavoz común. Usted podrá utilizar esta sirena como bocina para bicicletas y carritos de juguete y aún usar un manipulador en lugar del interruptor como oscilador para práctica de telegrafía.

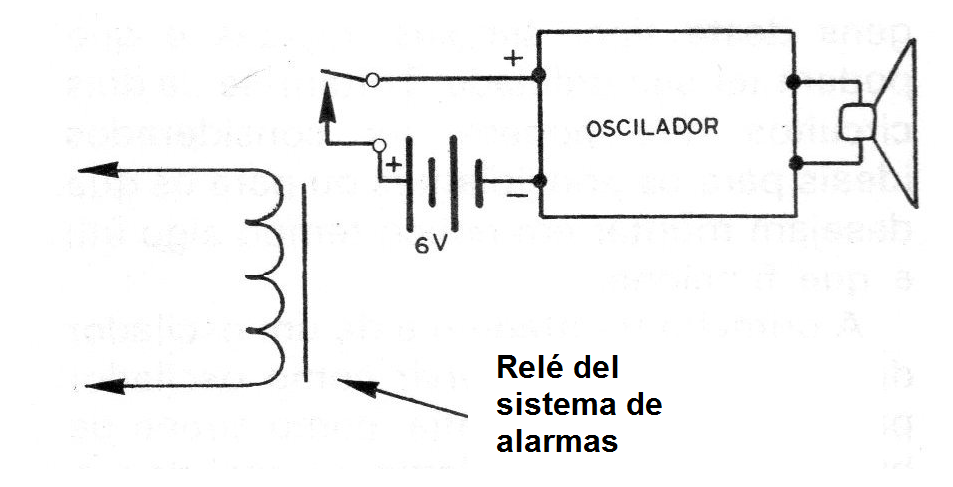

Si en lugar del interruptor usted conecta los cables correspondientes a un relé (contactos) obtendrá su disparo como alarma en diversas aplicaciones sugeridas en otros artículos de este sitio (figura 1).
Lo importante en este montaje es que: para Q1 usted puede utilizar prácticamente cualquier transistor NPN para uso general, y para Q2 prácticamente cualquier transistor de media potencia PNP.
El circuito podrá ser alimentado tanto por tensiones de 3, 6 como 9 o 12 V siendo su potencia proporcional a la tensión.
COMO FUNCIONA
Lo que tenemos en este circuito es la utilización de dos transistores complementarios conectados en acoplamiento directo. Se obtiene con ello una alta ganancia de amplificación y consecuentemente una buena potencia en la salida del circuito.
La señal extraída del colector del segundo transistor se lleva a la base del primero para que haya una retroalimentación responsable de la producción de oscilaciones.
El valor del capacitor en el circuito de realimentación en combinación con el resistor que polariza la base del primer transistor determina la frecuencia de las oscilaciones. Por lo tanto, podemos ajustar esta frecuencia utilizando un capacitor fijo y el resistor variable, es decir, un potenciómetro.
Con este potenciómetro tendremos una gama de ajustes posibles en una amplia gama de valores de frecuencias lo que nos permite obtener desde sonidos graves hasta los más agudos.
Como usamos un transistor de media potencia en la salida del oscilador, puede funcionar normalmente con cargas de baja impedancia, lo que quiere decir que podemos conectar como transductor directamente un altavoz de 4 o 8 ohmios.
Los resultados mejores, es decir, el mayor volumen se obtendrá sin embargo con un altavoz de 8 ohms.
La alimentación del circuito puede ser hecha con tensiones a partir de 3 V estando el máximo en torno de 12 V caso en que el montador, conforme el transistor que se utilice en Q2 debe verificar si hay calentamiento excesivo del mismo, montándolo en disipador de calor si es necesario (figura 4).
Como se trata de un circuito ideal para principiantes, el mejor montaje y la más rápida es el puente de terminales. El número reducido de componentes no ofrece dificultades para este tipo de montaje ya que un puente de sólo 7 terminales y suficiente para la conexión de todos ellos.
En la figura 5 tenemos el circuito completo del oscilador de audio, en cuyo caso usamos como interruptor S1, una llave común a la que podrá ser sustituida por un manipulador si el mismo se usa para la práctica de la telegrafía, o los contactos de un relé, incluso se utiliza como alarma.

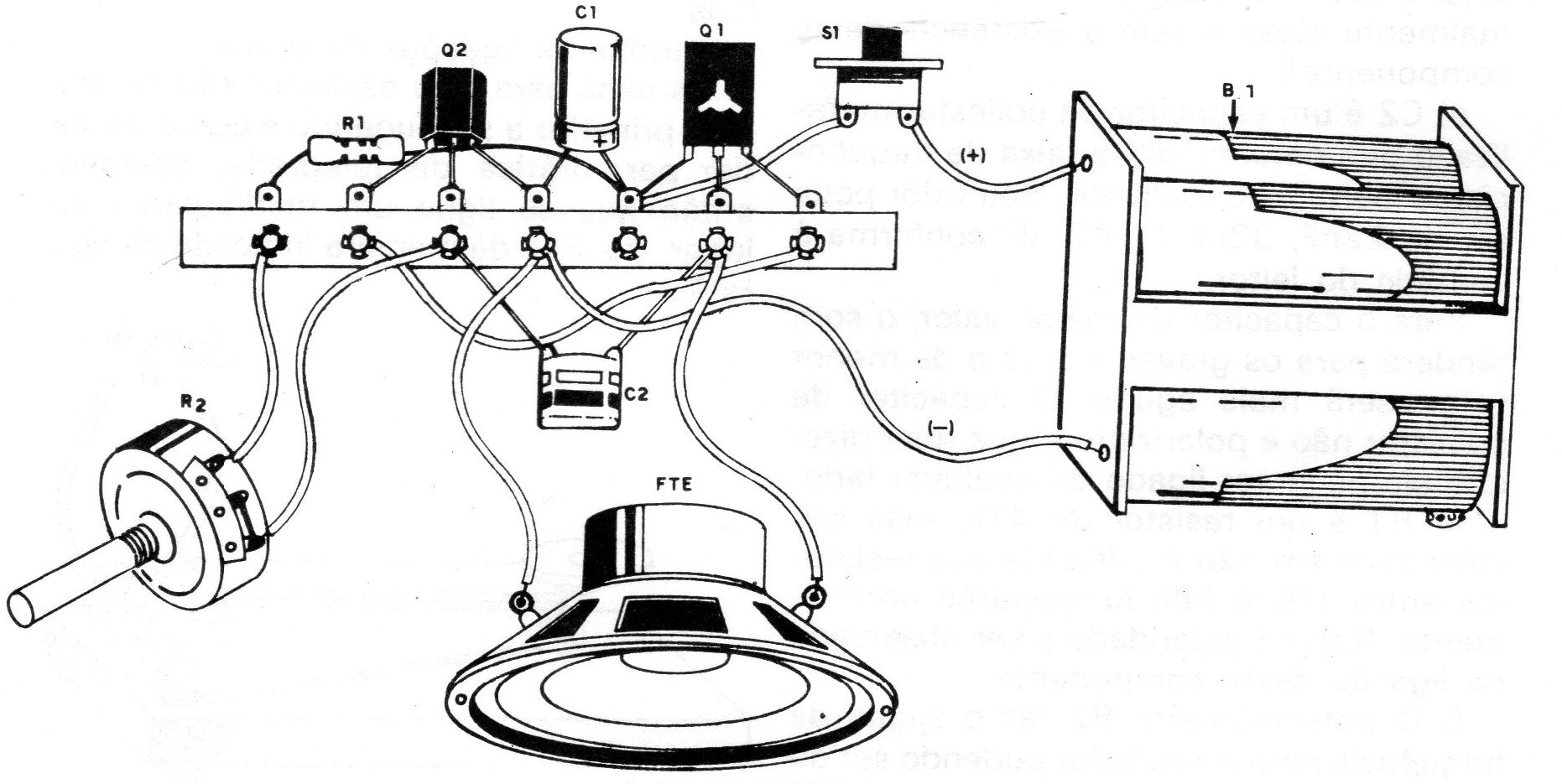

El montaje en puente de terminales se muestra en la figura 6. Observe bien la posición de los dos transistores, especialmente Q2 que puede ser de tipos cuyos envoltorios sean diferentes de lo indicado.
En este caso el montador debe buscar la disposición de los terminales del transistor que usar en manuales o incluso en publicaciones que presenten artículos que lo usen.
Como herramientas para el montaje, todo lo que el lector necesitará será de un soldador de pequeña potencia (hasta 30 W), soldadura de buena calidad, alicate de corte lateral, alicate de punta fina y destornilladores.
La orden de montaje, con recomendaciones sobre el trato de los componentes y su obtención es la siguiente:
a) El transistor Q1 puede ser el BC238 o el BC548, pero existen muchos equivalentes de los que se pueden utilizar. Los equivalentes con la misma disposición de terminales son: BC237, BC547, BC239, BC549. Para equivalentes de disposición de terminales diferentes tenemos: BC107, BC108, BC109, etc. En la soldadura de este componente evite el exceso de calor.
b) Para el transistor Q2 recomendamos, en particular, uno de los siguientes tipos: BD136, BD138 o BD140. Sin embargo, equivalentes de disposición de terminales y formatos diferentes pueden ser usados como los: TlP28, TlP30, AC128, AC188, etc. En la soldadura de este componente observe bien su posición, y si el circuito se alimenta con una tensión de 12 V sobre el transistor en un radiador de calor.
c) C1 puede ser cualquier capacitor electrolítico para 16 V con valor entre 10 uF y 100 uF. En la conexión de este componente se debe observar sólo su polaridad, ya que de todos es el menos crítico. (En algunos casos el oscilador funcionará normalmente incluso sin la existencia de este componente).
d) C2 es un capacitor de poliéster metalizado que determinará la banda de frecuencias cubierta por el oscilador. Su valor puede ser de 22nF, 33nF o 47 nF, según la voluntad del lector. Para el capacitor de mayor valor, el sonido tenderá a los graves y al de menor valor, será más agudo. El capacitor de poliéster no se polariza lo que quiere decir que se puede conectar desde cualquier lado.
e) R1 es un resistor de 47 k, pero su valor tampoco es crítico ya que resistores entre 10 k y 68 k funcionarán normalmente. No hay polaridad a observar en la conexión de este componente.
f) El potenciómetro R2 hace el ajuste de frecuencia para el oscilador pudiendo ser del tipo con interruptor conjugado si el lector no desea usar S1 como llave separada. En este caso también su valor no es crítico ya que los potenciómetros entre 220 k y 1 M funcionarán perfectamente. En la conexión de este componente sólo observe la disposición de sus terminales.
g) El altavoz puede ser de cualquier tipo o tamaño, dando preferencia a los tipos de 8 ohmios. Conecte el altavoz al puente de terminales mediante un pedazo de hilo flexible.
h) El soporte de pilas debe ser de acuerdo con la tensión de alimentación que a su vez puede estar entre 3 y 12 V. Para 3 V se debe utilizar un soporte de 2 pilas, para 6 V un soporte de 4 pilas, para 9 V un soporte de 6 pilas o una fuente de alimentación. Para 12 V se recomienda el uso de fuente de alimentación o la batería del coche si el aparato se utiliza en el vehículo.
PRUEBA Y USO
Completado el montaje, compruebe todas las conexiones, y estando todo en orden haga una prueba de funcionamiento. Para ello basta con colocar las pilas en el soporte y conectar S1. Gire entonces el potenciómetro hasta que haya emisión de sonido. Si esto no sucede, realice las siguientes comprobaciones:
Polaridad de la fuente de alimentación (soporte de pilas)
Posición de los transistores y sus terminales
Todas las conexiones del puente.
Los usos para este oscilador son muchos:

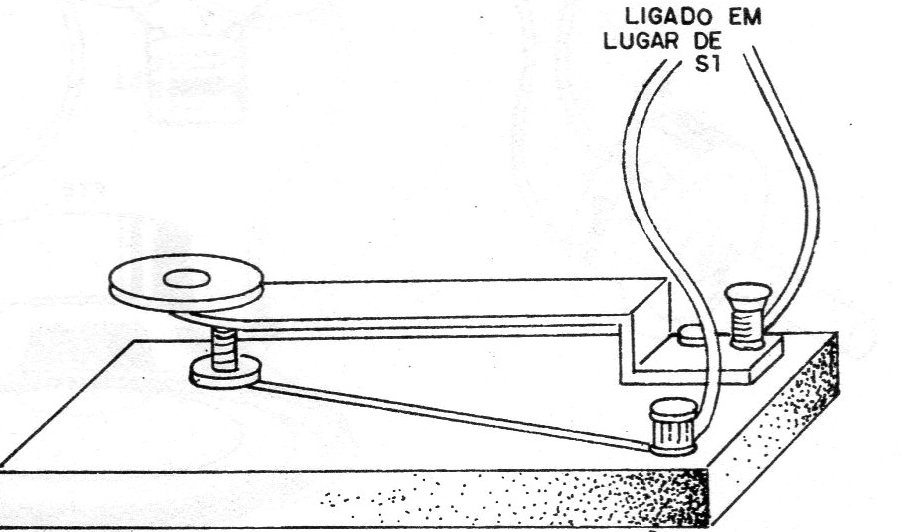

El primero que se sugiere es como oscilador para la práctica de la telegrafía, bastando entonces que se conecte un manipulador en lugar de S1, de la manera indicada en la figura 7.
El segundo uso es como bocina para carritos de juguete, colocándose para este propósito y en lugar de Si deslizante, un interruptor de presión del tipo "botón de timbre" el cual será fijado en el panel. El circuito, el altavoz, la fuente de alimentación puede quedar oculta debajo del panel, montados en una caja apropiada.
Lista de material
Q1- BC548 o equivalente - transistores
Q2 - BD136 o equivalente - transistores
C1 - 10 uF x 16 V - capacitor electrolítico
C2 - 22 nF - capacitor de poliéster metalizado
R1 - 47 ohms x 1/8 W - resistencia (amarillo, violeta, naranja)
R2 - 220 k - potenciómetro
FTE - altavoz de 8 ohms
B1 - batería de 6 V - 4 pilas pequeñas
Varios: puente de terminales ,. cables, soldadura, interruptor simple, etc.
