Ya hemos descrito en nuestro sitio y en nuestras publicaciones diversas versiones del juego del nervio-test en el que el jugador debe pasar una anilla por un hilo tortuoso sin tocar. Esta versión es diferente, pues usa un motor para accionar el alambre dando una emoción diferente al juego.
Cuando la anilla toca el alambre, en este conocido juego, un motor es accionado por un instante moviendo el alambre y haciendo que el conjunto quede "loco", haciendo difícil continuar.
Lo que tenemos es una argolla y un alambre tortuoso atado al motor. Cuando la anilla toca el alambre, el motor es accionado por un cierto tiempo, dado por la presencia de un condensador.
Cualquier pequeño motor de corriente continua puede ser utilizado en este proyecto.

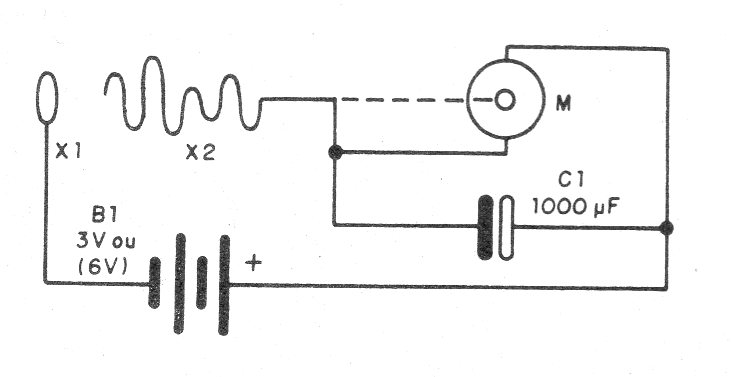

En la figura 1 tenemos el diagrama completo del aparato.

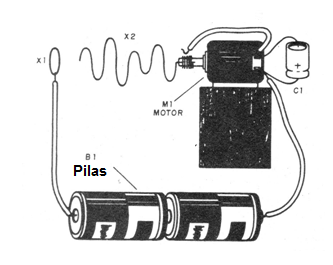

El montaje es muy simple, como podemos ver por la figura 2.
El número de pilas depende del motor usado, siendo normalmente suficiente utilizar dos de ellas.
Observe el contacto del motor junto al eje para asegurarse de que funcione al tocar el alambre tortuoso.
El condensador puede tener valores entre 470 uF y 2 200 uF.
Monte el conjunto sobre una base firme para que no vibre cuando se acciona.
Lista de material
M - Motor de corriente continua
B1 - 2 o 4 pilas pequeñas
C1 - 1 000 uF - capacitor electrolítico
X1, X2 - Arandela y alambre tortuoso
Varios:
Hilos, soldadura, soporte de pilas (opcional), etc.
