Este circuito genera una señal en el faja superior de las ondas cortas y puede llegar a la banda VHF inferior, conforme la bobina elegida. Una posible implementación para el circuito es como inyector de señales que llegan al canal 2 de televisión o incluso un transmisor de control remoto de onda continua de un canal. Con un modulador de tono que podría haber extendido su aplicación a un control remoto multicanal.
La alimentación se puede hacer con 2 o 4 pilas pequeñas o una batería de 9 V. El uso de una pequeña antena (15-30 cm) el alcance como transmisor puede llegar a los 50 metros. Con la tensión de 9 V será aún mayor.
El transistor permite equivalentes como el BF495 o un de propósito general RF NPN. Para la señal de modulación de baja frecuencia se puede aplicar a través de un capacitor cerámico 10 a 470 nF en la base o el emisor del transistor, de acuerdo con su intensidad y frecuencia.

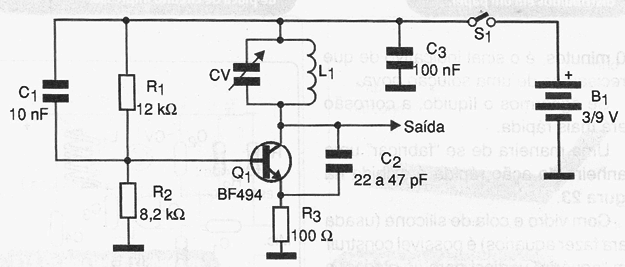

En la Figura 1 tenemos el diagrama completo del oscilador.

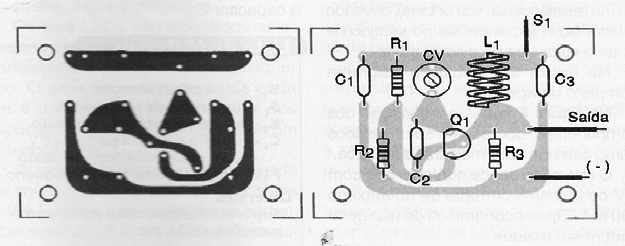

La disposición de componentes en una placa de circuito impreso se muestra en la figura 2. Una alternativa económica seria una placa de montaje universal o o incluso un puente de terminales recordando que para esta para la estabilidad las conexiones y terminales de los componentes deben ser lo más corto posible.
La bobina tiene vueltas de acuerdo con la banda de frecuencia y se enrolla con el alambre 18 al 22 en una forma de 1 cm de diámetro sin núcleo. Envuelva un lápiz como referencia. El número de vueltas como la frecuencia está dada por la siguiente tabla:
De 30 a 45 MHz - 9 vueltas
45 a 60 MHz - 6 bucles
60 a 100 MHz - 4 vueltas
El trimmer de ajuste (capacitor ajustable) puede tener cualquier capacidad máxima entre 20 a 50 pF y el condensador C2 tiene 22 pF para la banda 45-60 MHz y 33 pF y 47 pF para la banda 30-45 MHz.
Podemos experimentar el circuito ubicando en las proximidades una radio de onda corta o incluso un televisor sintonizado en el canal 2. En la radio la señal aparece en la forma de un sonido "puff" y la televisión como una interferencia en la imagen. La frecuencia de funcionamiento se fija en CV.
Semiconductores:
Q1 - BF494 o equivalente - transistor NPN RF
Resistencias: (1/8 W, 5%)
R1 - 12 k Ω - marrón, rojo, naranja
R2 - 8.2 k Ω - gris, rojo, rojo
R3 - 100 Ω - marrón, negro, marrón
Capacitores:
C1 - 10 nF - cerámica
C2 - 22 pF a 47 pF - Cerámica - véase el texto
C3 - 100 nF - Cerámica
CV - capacitor de ajuste - véase el texto
Varios:
L1 - Bobina - véase el texto
S1 - Interruptor sencillo
B1 - 9.3 V - Las pilas o baterías
Terminales Puente, titular de la batería o el conector de la batería, cables, caja para el montaje, soldadura, etc.
