En la figura 1 tenemos un circuito de un generador de pulsos elaborado alrededor de uno de los cuatro comparadores de tensión existentes en el circuito integrado LM339.
La relación entre el intervalo entre los pulsos y su duración es dada por la relación de valores entre R1 y R2.
El capacitor C1 determina la frecuencia de operación que puede tener un máximo de alrededor de 1 MHz para este circuito.
El uso de un divisor de tensión en la entrada de referencia posibilita el uso de una fuente simple en lugar de una fuente simétrica.
Para los valores de los componentes dados en la figura, la frecuencia generada será de algunos quilohertz, observándose las tolerancias.

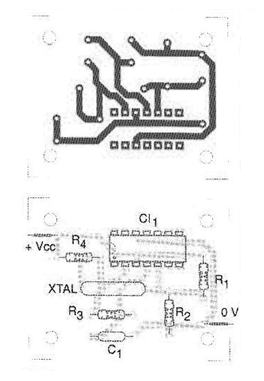

En la figura 2 tenemos una sugerencia de placa de circuito impreso aprovechando uno de los comparadores. Los demás se pueden utilizar en otras funciones.
La alimentación se puede hacer con tensiones de 3 a 12 V típicamente.
Otros tipos de comparadores e incluso amplificadores operacionales se pueden utilizar en el mismo circuito.
Lista de material
CI-1 = LM339 o equivalente - cuádruple comparador de tensión
D1 - 1N4148 - diodo de uso general
R1 - 150 k ohms x 1/8 W - resistor
R2 -22 k ohms x 1/8 W - resistor
R3, R4, R5 - 100 k ohms x 1/8 W - resistores
C1 - 10 nF - capacitor de cerámica o poliéster
Varios:
Placa de circuito impreso, fuente de alimentación, hilos, soldadura, etc.
