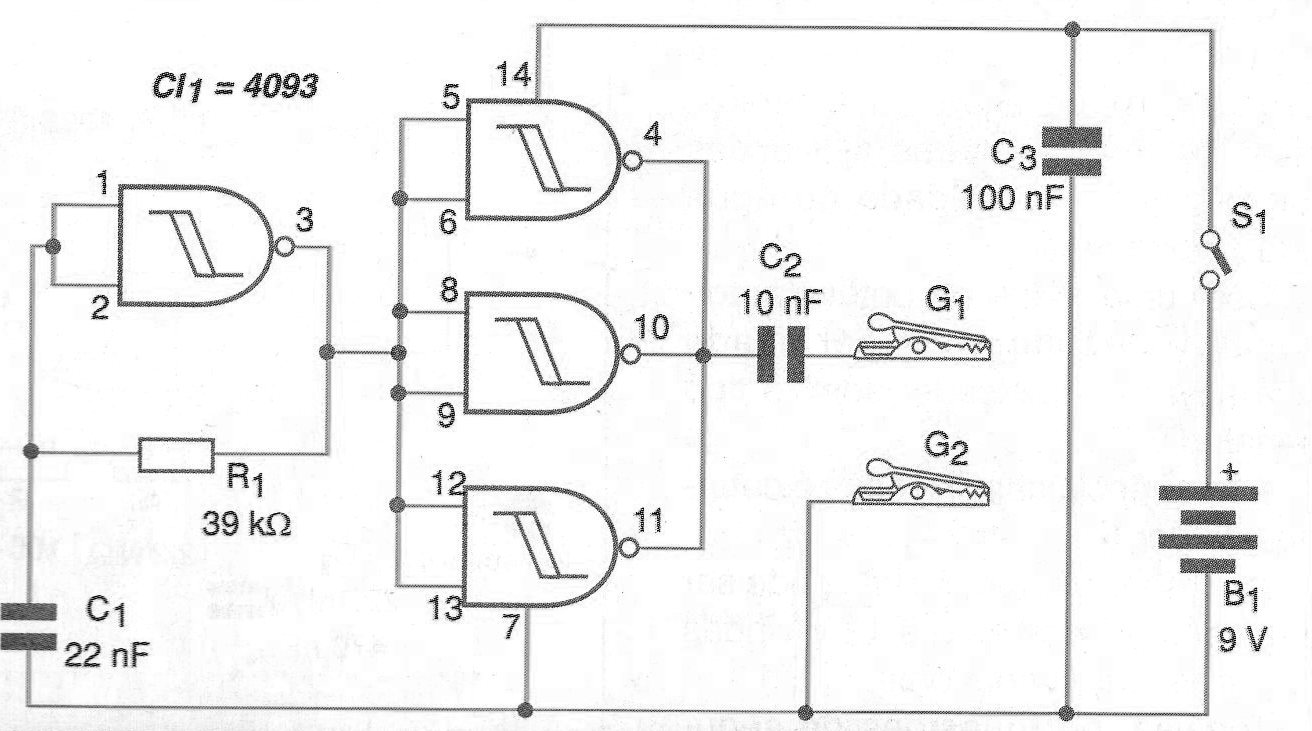

El circuito mostrado en la figura 1 genera una señal rectangular de baja frecuencia, pero cuyas armónicas se extienden por un amplio espectro posibilitando su captación por receptores de ondas medias y cortas cercanas.
Esto significa que inyectando la señal de este circuito en un cable, podemos acompañarle por su conducto (desde que no metálico, pues actúa como blindaje) utilizando como receptor un radios de ondas medias o cortas comunes.
Basta colocar el receptor en una frecuencia libre de la banda donde una armónica más fuerte del circuito pueda ser sintonizada.
El circuito genera señales con suficiente intensidad para permitir la detección del cable, incluso si está incrustado o enterrado a profundidades que lleguen a 20 cm o más.
La alimentación del circuito se puede hacer con una batería de 9 V y como su consumo es muy bajo, tendrá una gran durabilidad en esta aplicación.
En la figura 2 tenemos una placa de circuito impreso para el montaje de este localizador de cables.
Para utilizarlo se obtiene mayor eficiencia cuando una de las garras se conecta a un extremo del cable (el otro extremo debe estar apagado) y la otra garra a un objeto de metal o tierra.
LISTA DE MATERIAL
CI-1 - 4093 - circuito integrado
R1 - 39 k ohms x 1/8 W - resistor - naranja, blanco, naranja
C1 - 22 nF - capacitor de cerámica
C2 - 10 nF - capacitor de cerámica
C3 - 100 nF - capacitor de cerámica
S1 - Interruptor simple
B1 - 9 V - batería
G1, G2 - Garras de jacaré comunes
Varios:
Placa de circuito impreso, caja para montaje, conector de batería, hilos, soldadura, etc.
