En la figura 1 presentamos un circuito extremadamente simple de una fuente de tensión regulada por diodo zener.
Dependiendo del transistor utilizado podemos obtener corrientes de hasta algunos amperios de salida.
Observamos que el diodo zener debe tener una tensión de 0,6 V a más que la tensión deseada en la salida, ya que existe una caída de tensión de ese orden en la unión base-emisor del transistor.
La potencia disipada por el transistor, que debe montarse en un buen radiador de calor, será dada por el producto de la diferencia entre la tensión de entrada y salida, por la corriente drenada por la carga.
La disipación del diodo zener es función de la ganancia del transistor, debiendo ser determinada la corriente en ese componente y multiplicada por su tensión.

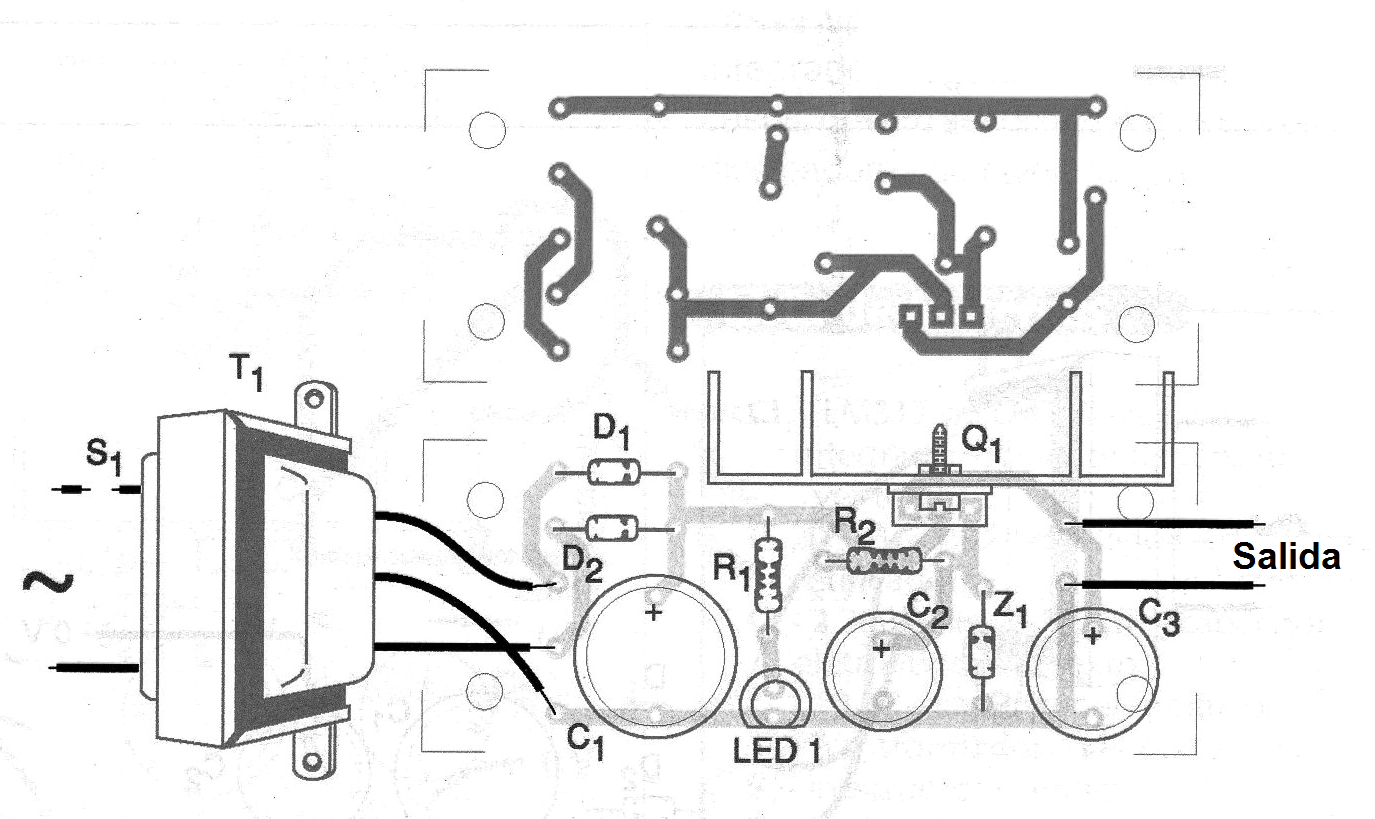

En la figura 2 tenemos una sugerencia de placa de circuito impreso para la implementación de esa fuente.
Las aplicaciones típicas de esta fuente están en la alimentación de pequeños dispositivos de bajas tensiones (entre 3 y 12 V) que precisan de corrientes hasta 1 A aproximadamente.
Lista de material
Q1 - BD135 o equivalente - transistores NPN de uso general
D1, D2 - 1N4002 - diodos rectificadores
Z1 - Diodo zener de 3,6 a 12,6 V x 400 mW o 1 W - ver texto
LED1 - LED rojo común (opcional)
R1 - 1 k ohms x 1/8 W - resistor
R2 - 470 ohms x ½ W - resistor
C1 - 1 000 uF x 25 V - capacitor electrolítico
C2 - 10 uF x 16 V - capacitor electrolítico
C3 - 100 uF x 16 V - capacitor electrolítico
T1 - Transformador con primario de acuerdo con la red local y secundaria según la tensión deseada en la salida - ver texto
Varios:
Placa de circuito impreso, radiador de calor para el transistor, hilos, soldadura, etc.
