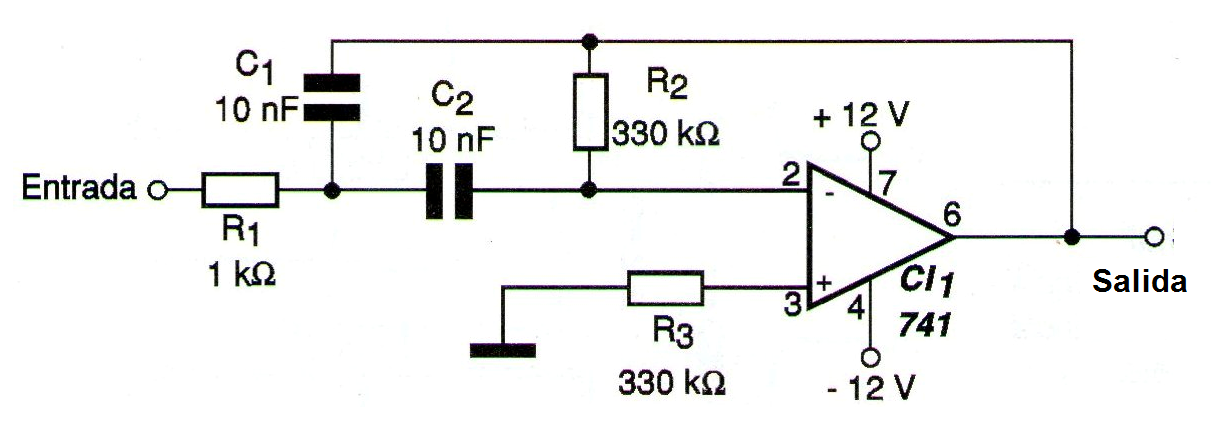

El circuito mostrado en la figura 4 deja pasar sólo una banda estrecha de frecuencias alrededor de 1 kHz (valores para los componentes indicados).
La fuente de alimentación debe ser simétrica y la impedancia de entrada depende básicamente de R1.
| Clique na imagem para ampliar |

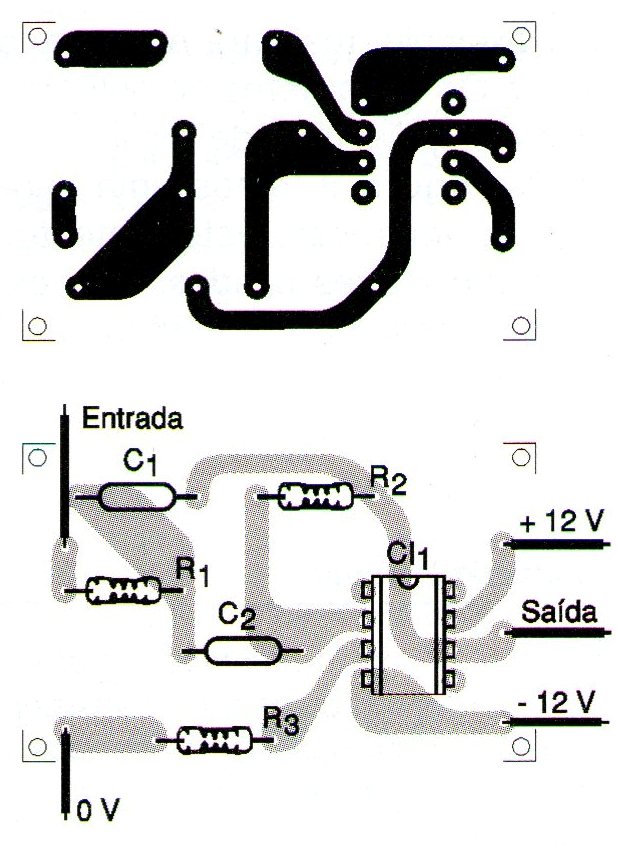

En la figura 2 tenemos una sugerencia de placa de circuito impreso para el montaje de este filtro.
Lista de material
CI-1 - 741 - circuito integrado - amplificador operativo
R1 - 1 k ohms x 1/8 W - resistor (marrón, negro, rojo)
R2, R3 - 330 k ohms x 1/8 W - resistores (naranja, naranja, amarillo)
C1, C2 - 10 nF - capacitores cerámicos o de poliéster
Varios: placa de circuito impreso, hilos, soldadura, etc.
