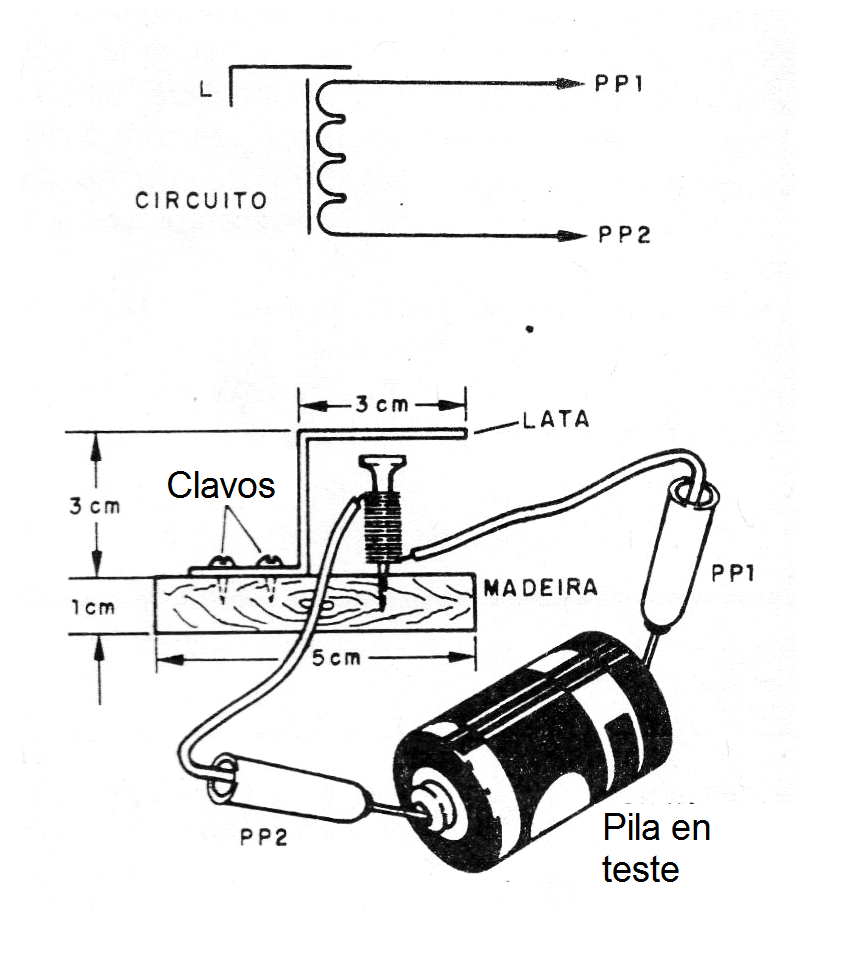

Es un montaje experimental muy simple para quien está aprendiendo electricidad o electrónica o como tema para enseñanza de ciencias (STEM). El circuito puede probar pilas pequeñas, medianas y grandes. Se trata de un simple indicador electromagnético hecho totalmente con material alternativo: un clavo, un pedazo de madera y un pedazo de lata de conservas.
La bobina, enrollada alrededor del clavo, está formada por 200 a 500 vueltas de alambre esmaltado bien fino que puede ser aprovechado de viejos transformadores o bobinas.
El clavo tiene de 2 a 3 cm de longitud, se fija en una tabla con una lata que quedará alejada unos 2 mm como muestra. Cuando tocamos los terminales de una pila, la corriente circulante magnetiza el clavo que entonces atrae la latina produciendo un chasquido audible.
Si esto no ocurre es porque la pila se encuentra agotada o muy débil. Si el movimiento de la latina es pequeño es porque la pila está debilitada. Recuerde raspar el cable esmaltado en el lugar que hace contacto para las puntas de prueba.
