Este circuito permite probar circuitos integrados del tipo 741 (amplificador operacional) como el LM741, CA741, uA741, MC1741, etc.
La prueba se hace con corriente continua y tenemos dos LED indicadores. Cuando movemos el eje del potenciómetro, uno de los LED que estaba encendido debe apagarse y el otro debe encenderse. Esto debería ocurrir aproximadamente a la mitad del movimiento del control deslizante del potenciómetro para una buena integración.

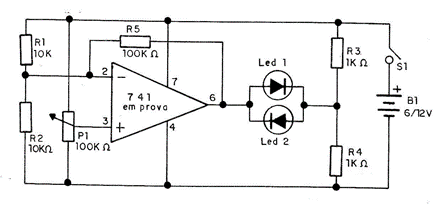

Con cuidado, se puede lograr un ajuste del potenciómetro en el que ambos LED estén apagados. En la figura 1 tenemos el esquema de este probador de circuitos integrados (amplificadores operacionales).

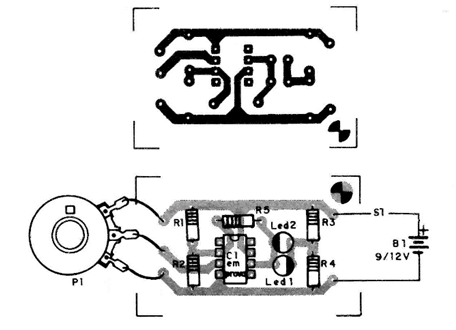

La ubicación de los componentes en una placa de circuito impreso se muestra en la figura 2.
Los resistores son de 1/8W y la alimentación del circuito debe realizarse con tensiones entre 9 y 15 V. Los LEDs son rojos comunes y el potenciómetro de 100k preferentemente debe ser lineal. Para utilizar el dispositivo, basta con encajar el 741 en el enchufe (observando su posición) y encenderlo. Uno de los LED debería encenderse. Girando el potenciómetro, más o menos a la mitad del cursor, uno de los LED se apaga y el otro se enciende. Si esto no sucede, el amplificador operacional no es bueno.
En este circuito se pueden probar operaciones con características equivalentes al 741 y el mismo pinout.
Material:
LED1, LED2 – LED rojo y Naranja
R1, R2 – 10 k ohm – resistores
R3, R4 – 1 k ohm - resistores
R5 – 100 k ohm = resistor
S1 – Interruptor
P1 – 100 k ohm – potenci[ometro
B1 – 6 o 9 V – pilas o batería
Diversos:
Placa de circuito impreso etc
