Esta lámpara de prueba o prueba de electrodomésticos sirve para probar electrodomésticos (sin electrónica) que funcionen conectados a la red de energía, detectando cortos o aberturas del circuito. El circuito también sirve para probar cables, fusibles, interruptores y otros componentes de alta tensión.
La prueba se realiza con corriente continua pulsante la corriente depende de la lámpara. Recomendamos el uso de una bombilla incandescente de 25 a 40 W. No utilice otro tipo de lámpara. Para la red de 220 V el diodo debe ser el 1N4007.
Como el circuito no tiene aislamiento de la red de energía, el máximo de cuidado debe ser tomado con su uso. Las pruebas deben realizarse siempre con el componente del circuito desconectado de la red de energía.
El circuito también prueba diodos de alta tensión como los 1N4004 o 1N4007 y otros rectificadores.

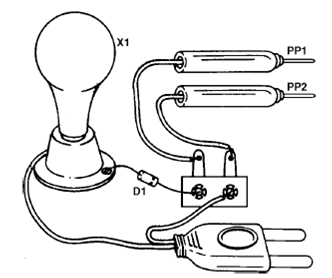

En la figura 1 tenemos el diagrama completo del aparato.
En la figura 2 tenemos su montaje tomando como base un puente de terminales. Es conveniente cerrar los componentes en una pequeña caja de plástico u otro material aislante.

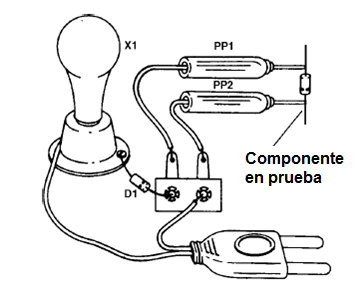

En la figura 3 mostramos cómo probar un diodo.
Lista de material
X1- lámpara incandescente de 25 a 40 W
D1- 1N4004 o 1N4007 - diodo de silicio
PP1, PP2 - Puntas de prueba
Varios:
Puente de terminales, cable de fuerza, zócalo para la lámpara, hilos, soldadura, etc.
