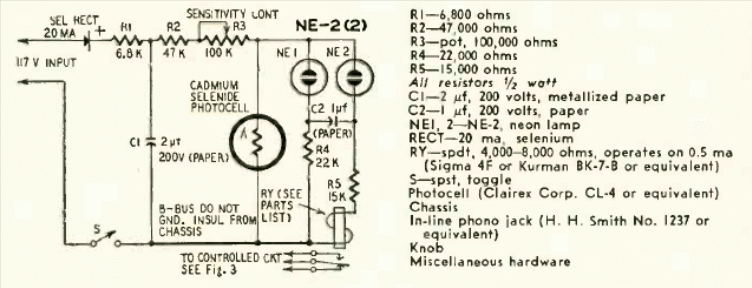

Este flip-flop controlado por una fotocélula de tipo LDR se encontró en la revista Radio Electroinics de junio de 1959. Cabe destacar que puede alimentarse de la red eléctrica y controla directamente un relé sensible.
Este circuito puede generar señales de 100 kHz a 1 MHz dependiendo de la bobina L1. Para el rango...
La finalidad del circuito de la figura 1 es alimentar una carga con una corriente constante hasta 2 A a...
El segundo circuito que presentamos utiliza dos transistores amplificadores y un tercero como...
