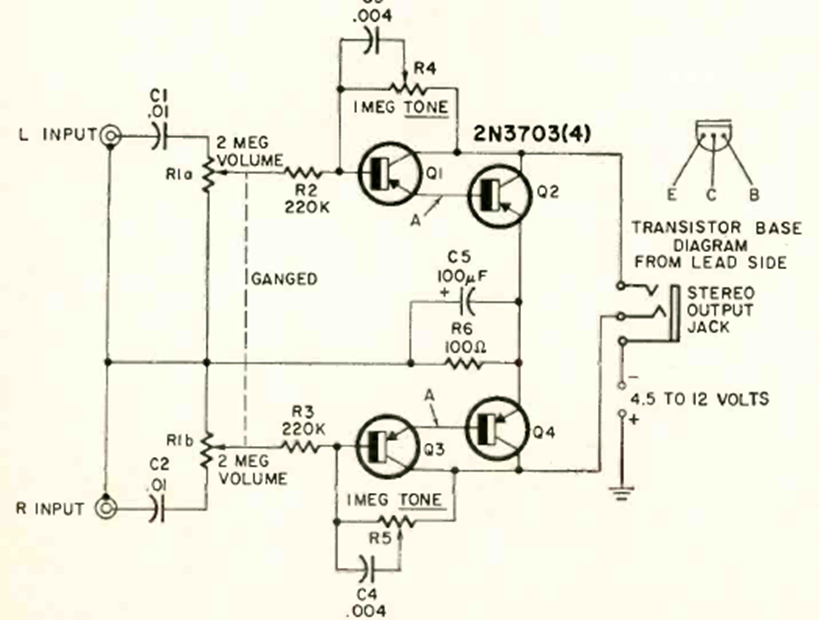

Encontramos este circuito en la revista Radio Electronics de diciembre de 1968. El circuito se utiliza con auriculares magnéticos de alta impedancia. Los transistores son de la época.
Este circuito puede generar señales de 100 kHz a 1 MHz dependiendo de la bobina L1. Para el rango...
La finalidad del circuito de la figura 1 es alimentar una carga con una corriente constante hasta 2 A a...
El segundo circuito que presentamos utiliza dos transistores amplificadores y un tercero como...
