Filtro de audio de 3 etapas (CIR22182S)

Written by: Newton C. Braga
Category: Banco de circuitos



Este filtro lo encontramos en una Popular Electronics de septiembre/octubre de 1968. El circuito tiene mayor selectividad que la mostrada en el circuito anterior. Los transistores son germanio de la época.

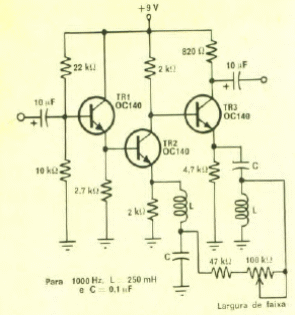

Filtro de audio de 3 etapas
Filtro de audio de 3 etapas
