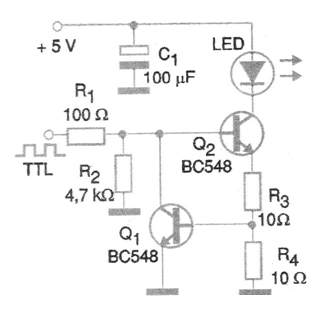

El circuito mostrado en la figura 1 modula un haz de luz emitido por un LED (visible o infrarrojo) a partir de señales de audio o pulsos (PWM) para transmisión en enlaces ópticos directos o por fibras ópticas. La entrada del circuito es de alta impedancia y la frecuencia máxima de operación es de algunas decenas de kilohercios.
Utilidades:
• Enlaces ópticos directos
• Enlaces ópticos por fibra óptica
• Emisión de radiación modulada en alarmas y sensores
Detalles constructivos:

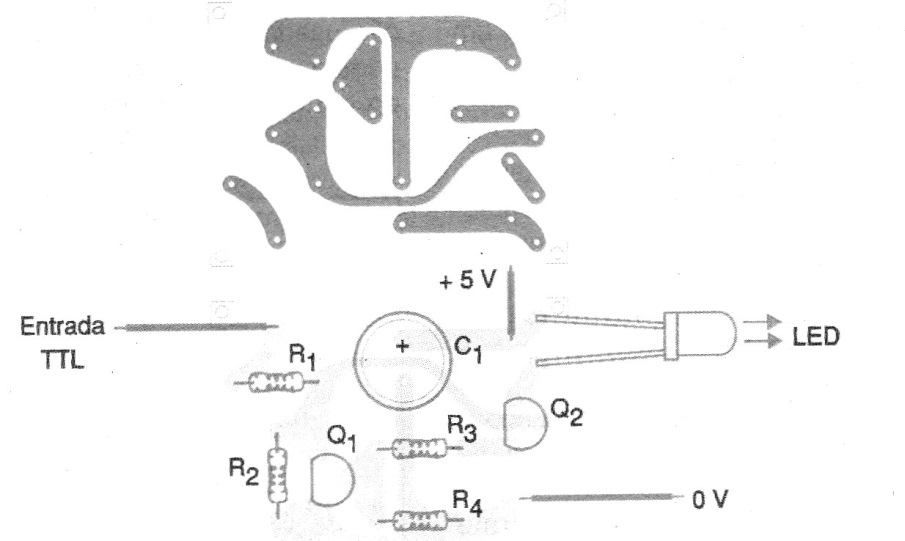

El circuito se puede implementar en una pequeña placa de circuito impreso como se muestra en la figura 2. El LED puede dotarse de recursos ópticos que dependen de la aplicación. El transistor de efecto de campo admite equivalentes y la corriente en el LED se ajusta en función de la amplitud de la señal de modulación a través de P1. La corriente máxima en el LED para el transistor utilizado es del orden de 20 mA.
Lista de material:
Semiconductores:
Q1 - BC245 o equivalente - JFET
LED - LED común, infrarrojo o rojo
Resistores: (1/8 W, 5%)
R1 - 1 M ohms
R2 - 100 ohms
P1 - 1 k ohms - trimpot
Capacitor:
C1 - 22 nF - cerámico o poliéster
Varios:
Placa de circuito impreso, hilos, soldadura, etc.
