En la figura 1 tenemos un oscilador controlado a cristal que puede generar señales en el rango de 100 kHz a 30 MHz, con base en el FET de junción (JFET).
El capacitor C1 debe ser cerámico y el transistor admite equivalentes como el MPF102 que, sin embargo, tiene una disposición de terminales distinta de la indicada.
El choque de RF puede ser del tipo comercial o fabricado enrollando aproximadamente 100 vueltas de cable 32 o más fino en un núcleo de FI aprovechado de radio transistorizado.

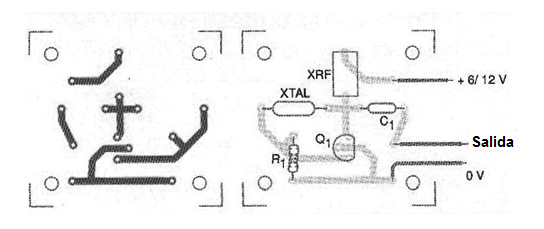

En la figura 2 tenemos una sugerencia de placa de circuito impreso para la implementación de este simple oscilador.
Lista de material
Q1 - BF245 - FET de unión (JFET)
XTAL - cristal según la frecuencia deseada
R1 - 1 M ohms x 1/8 W - resistor
XRF - 1 mH - ver el texto
C1 - 1 nF - capacitor de cerámica
Varios:
Placa de circuito impreso, hilos, soldadura, etc.
