El propósito de este circuito basado en MAX9022 de Maxim es encontrar fallas en múltiples cables. El circuito proporciona una señal audible en un zumbador que funciona con 3 pilas pequeñas o AAA.

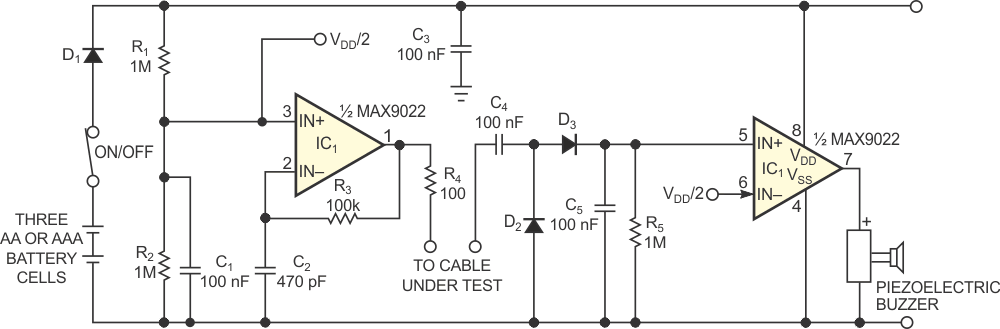

Prueba de continuidad para cables | Haga click en la imagen para ampliar |
