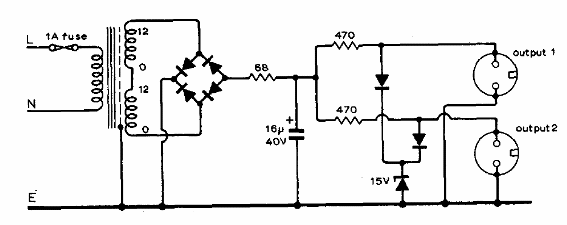

Este cargador proporciona una corriente de 20 mA bajo voltaje de 9,6 V para cargar baterías. Se pueden cargar dos baterías simultáneamente. El circuito es de una publicación de 1974. Los diodos pueden ser 1N4002 y el transformador tiene 100 mA o más de corriente secundaria.
Cargador de batería de 9V
