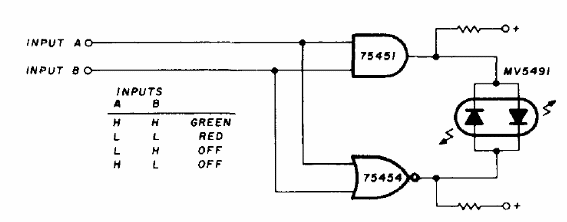

El propósito de este circuito, que se encuentra en una publicación de 1977, es indicar cuando dos pulsos lógicos están presentes, al mismo tiempo, en la entrada. El circuito debe estar alimentado por 5 V y la tabla de verdad para su funcionamiento se da junto al diagrama. Los LED deben ser de diferentes colores.
Detector de coincidencia
