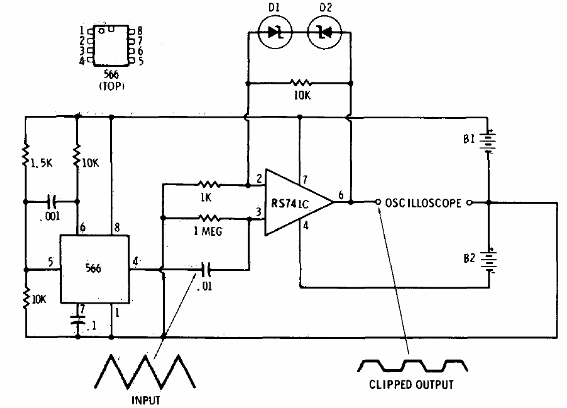

Este circuito corta una señal rectangular y se obtiene una señal trapezoidal. El circuito es de un manual de Radio Shack de 1977. Los diodos Zener en la retroalimentación del 741 determinan el recorte o el punto de recorte del circuito. La fuente simétrica puede estar formada por dos baterías de 6 o 9 V. También se puede utilizar una fuente. La frecuencia depende del 555.
Limitador triangular com el 741
