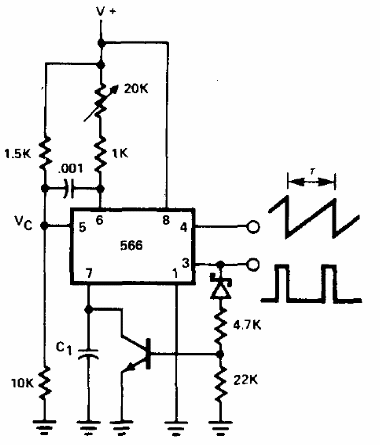

Este circuito se obtuvo en una antigua documentación americana, recordando que el 566 es la versión doble del 555. El circuito puede ser alimentado por tensiones de 5 a 12 V y la frecuencia está determinada por el condensador C1 y el ajuste del potenciómetro. El transistor puede ser de uso general como el BC548. La frecuencia máxima generada es de alrededor de 500 kHz.
Generador de rampa positiva
