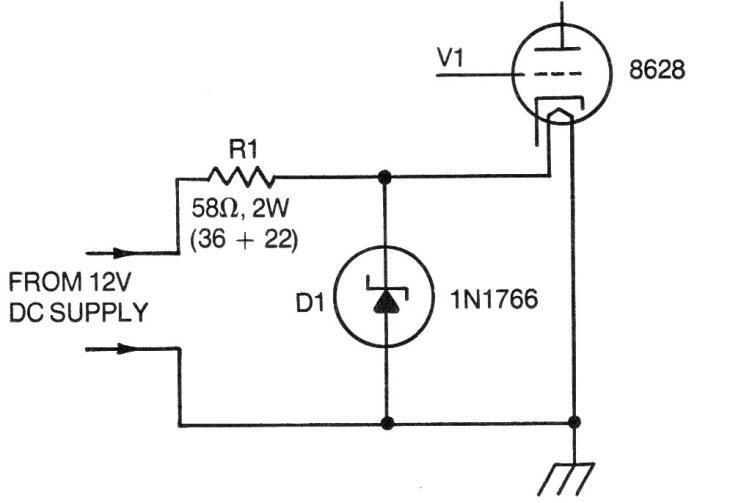

En la figura mostramos cómo obtener una tensión estabilizada para el filamento de una válvula de 6,3 V x 100 mA. Para otras corrientes, la resistencia y el diodo Zener deben recalcularse. El resistor debe ser de hilo y eventualmente se pueden conectar resistores de 36 (33) y 22 ohms en serie. El circuito es de documentación estadounidense antigua.
Tensión estabilizada para filamento de válvula | Haga click en la imagen para ampliar |
