Este circuito es de una documentación de 1976, que trata de semiconductores que eran inusuales en ese momento. El varicap puede ser de la serie BB. Las bobinas están según la frecuencia que hay que multiplicar, observando que a la salida debemos tener 222 MHz, cuando la entrada es 74 MHz, pero el límite superior depende del tipo de varicap. L2 y C1 deben resonar en la frecuencia de entrada, mientras que L3 / C4 y L5 / C5 deben ajustarse para la frecuencia de salida. L1 y L5 son elementos de acoplamiento. El circuito está alimentado por la propia señal, que debe ser de baja intensidad.

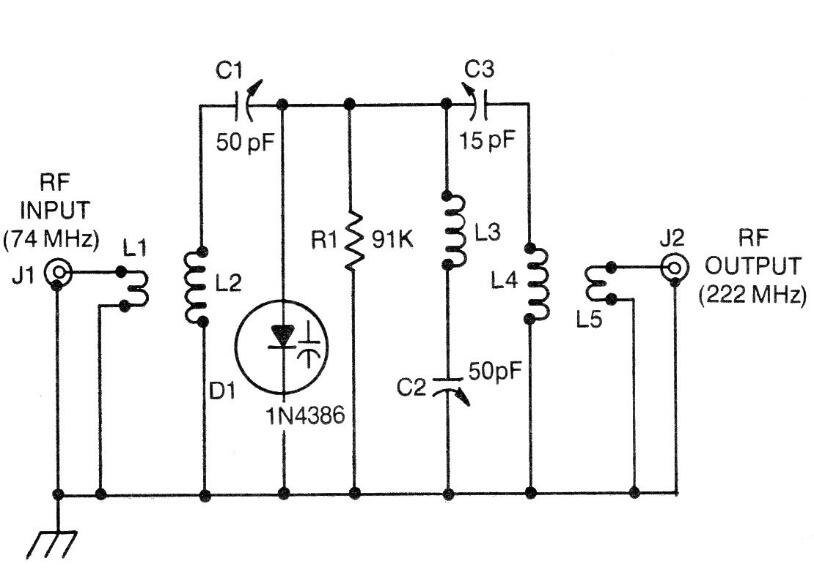

Triplicador de Frecuencia con Varicap | Haga click en la imagen para ampliar |
