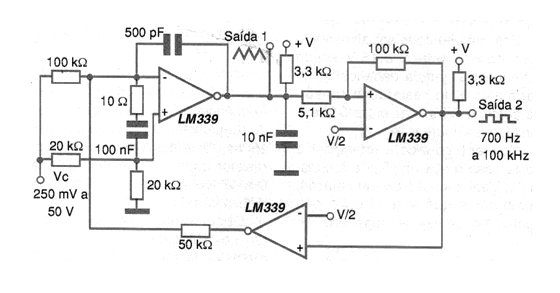

En la figura se muestra una configuración que utiliza tres de los cuatro comparadores de tensión del LM339 y es sugerida por National Semiconductor. Este circuito genera señales de 700 Hz a 100 kHz, cuando la tensión de control (Vc) varía entre 250 mV y 50 V. El circuito también tiene dos salidas en las que se obtienen señales rectangulares y triangulares. Tenga en cuenta la necesidad de una polarización V / 2 en dos puntos del circuito. Esta polarización se puede lograr con un divisor resistivo formado por dos resistores de 10 k ohms conectados en serie.
VCO con Comparador de Tensión
