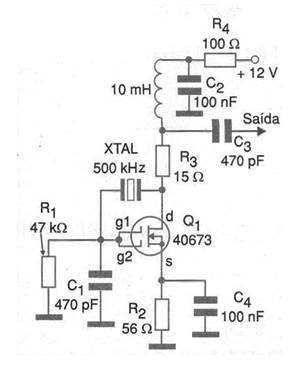

El circuito que se muestra en la figura se caracteriza por la estabilidad y el uso de un componente común. Este circuito es capaz de generar señales en el rango de 100 kHz a 500 kHz dependiendo solo del cristal utilizado. Los valores de los componentes son para un suministro de 12 V con el transistor indicado, originalmente fabricado por RCA. Los equivalentes de doble puerta se pueden experimentar con posibles cambios en los componentes de polarización. Los cambios en la resistencia de 100 ohms, en serie con la fuente de alimentación, permiten el uso de fuentes con otras tensiones. Recuerde que la corriente drenada por el paso es del orden de 8 mA. Esto le permite calcular la caída de tensión a través del resistor.
Oscilador MOSFET de doble puerta
