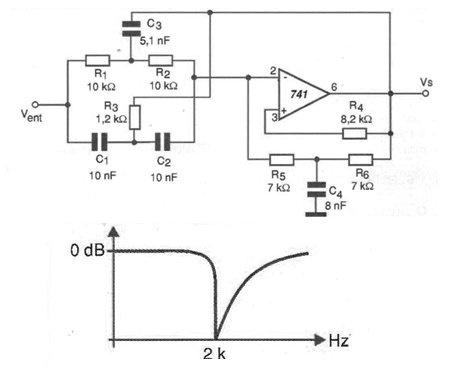

En la figura se muestra una configuración de filtro de ancho de banda interesante sugerida por Texas Instruments en sus Aplicaciones de circuitos lineales y de interfaz - Volumen 1. Es un circuito que utiliza un filtro pasivo en la entrada (doble T) seguido de un filtro activo con un amplificador operacional 741. El circuito está sintonizado a una frecuencia de 2 kHz y su curva de respuesta se muestra en la misma figura. Esta frecuencia viene dada básicamente por la T doble y simple en el circuito de retroalimentación negativa del operacional. La ganancia del circuito es de 0 dB para frecuencias que no están alrededor de 1 kHz. A una frecuencia de 2 kHz, la atenuación alcanza - 30 dB. El factor Q resultante es de alrededor de 23. Por supuesto, los valores de los componentes pueden cambiar para que el filtro funcione de forma centralizada en otras frecuencias. También recordamos que la fuente de alimentación debe ser simétrica.
