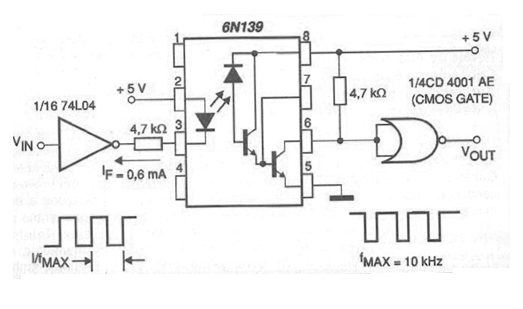

En la figura tenemos un circuito de interfaz lógica TTL como lógica CMOS usando un acoplador óptico 6N139 alimentado con una tensión de 5 V. La corriente de funcionamiento es del orden de 0,5 mA y la frecuencia máxima de transferencia de datos es de 10 kHz.
Interfaz de bajo consumo
