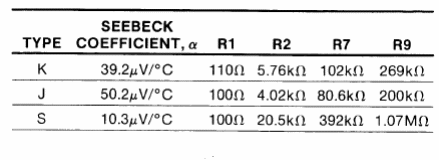

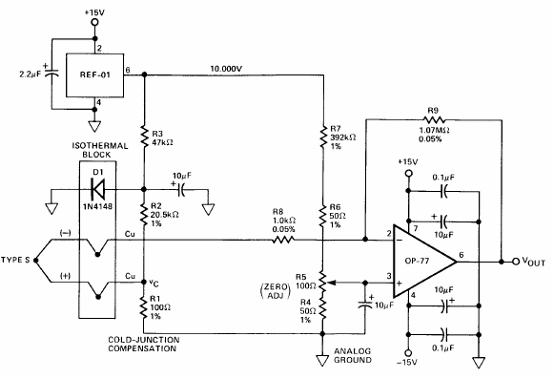

El circuito presentado tiene compensación por unión fría. Además de una referencia de tensión, emplea un amplificador operacional OP-77 con excelentes características de linealidad. En la figura tenemos el circuito. La resistencia R5 debe ajustarse para obtener la salida de 0.000 V cuando la tensión de entrada es 0 v, que se puede simular con un corto. El circuito puede trabajar con pares de tipo K, J o S, en cuyo caso los componentes tendrán los valores de la siguiente tabla.
