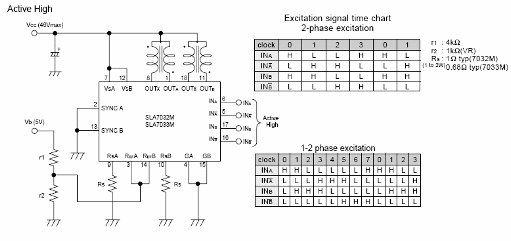

El circuito mostrado en la figura es sugerido por AllegroMicro (www.allegromicro.com) y consiste en un control de motor paso a paso activo en el nivel alto. El circuito tiene entrada compatible con señales TTL y está activo en el nivel alto. Puede obtener más información sobre este y más circuitos de aplicación en el sitio web de la empresa. Para el SLA7032M, la corriente de salida máxima es de 1,5 A y para el SLA7033M la corriente máxima es de 3 A. Para ambos, el voltaje máximo del motor es de 46 V y el componente se suministra en una carcasa SIL de 18 pinos.
Control de motor paso a paso con SLA7032 o 33
